LM2596的应用电路知识介绍 | 壹芯微

LM2596系列开关电压调节器是降压型电源管理单片集成电路，能够输出3A的驱动电流，同时具有很好的线性和负载调节特性。添加少量的外部元件就可以使用该电压调节器。该器件内部集成有频率补偿和固定频率发生器。开关频率为150KHz，与低频开关调节器相比较，可以使用更小规格的滤波元件。本文将介绍LM2596的应用电路。

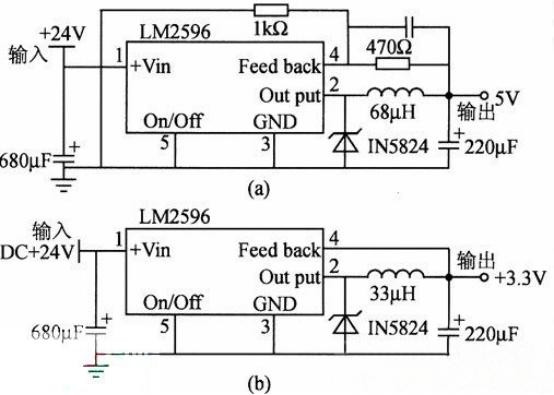

1.3.3V，5V输出电源电路图

在进行整个控制系统设计时，如果电源系统过于复杂和冗余，不仅会对其他部分电路产生电磁干扰，而且经济效益也不好，所以设计中所有芯片都选择的是5V、3.3V或者1.8V供电电压。这样，电源设计时只要用3片LM2596和一些电容、电感、二极管等就可以将24V电压直接转化为所需电压，电路设计不仅容易，也非常经济，电源电路如图1所示。具体使用时可以根据需要选择LM2596-5V、LM2596-3.3V、LM2596-1.8V的芯片。要获得+1.8V和+5V时用图(a)的接法，要获得+3.3V时，用图(b)的接法。

图1 电源电路

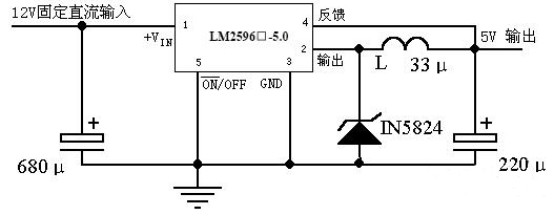

2.典型应用电路

图2 典型应用电路图

3.应用电路

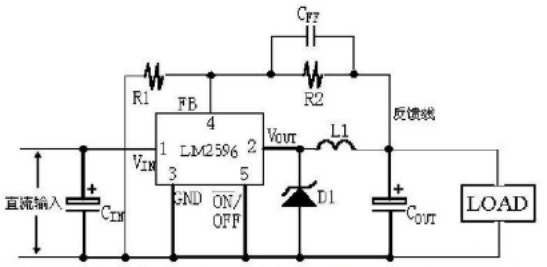

LM2596支持输出可调，在输入40V时，输出可连续调整为0～37V，典型应用电路如下图：

图3 应用电路

注：反馈线要远离电感，电路中的粗线一定要短，最好用地线屏蔽，调节输出电压的电阻R1，R2要靠近LM2596的4脚。

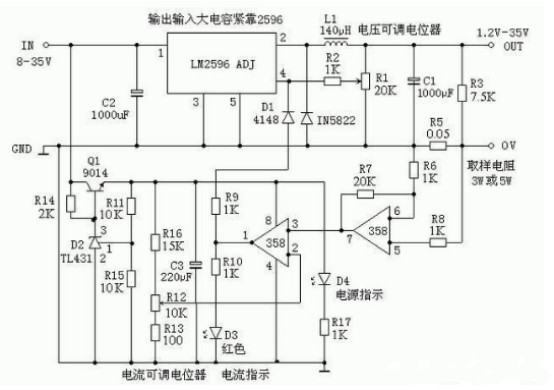

4.可调限流稳压器

LM2596常规应用，不具备电流限制功能，在一些电子设计和辅助设备上，对限流功能有一定的需求，虽然厂家给出的标准应用电路无法完成这一功能，我们可以通过适当的添加功能电路，让它实现限流功能。如图4所示：

图4 LM2596构成的可调限流稳压器

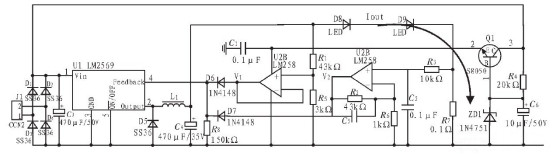

5.LED开关恒流稳压电源

图5所示是基于LM2596-ADJ的LED开关恒流稳压电源。

图5基于LM2596-ADJ的LED开关恒流稳压电源

该电路含有电压控制环路和电流控制环路两个环路。电压控制环路由运算放大器U2A、R1、R5组成，用于控制电源的最大输出电压。
