漏极电流与漏源极间电压

返回列表来源:壹芯微 发布日期 2019-09-12 浏览:-

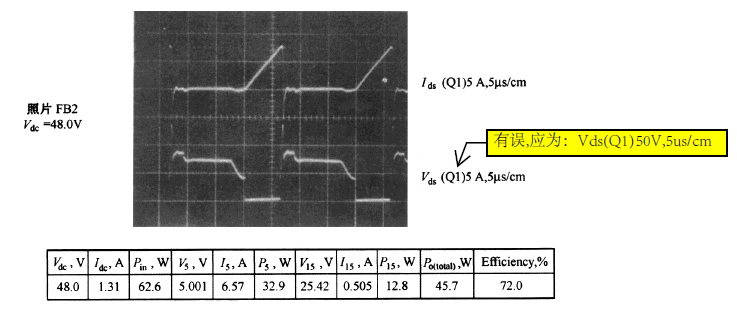

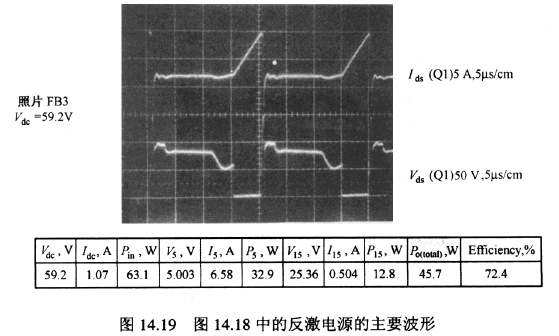

90%满载状况下,输入电压为其最小值 、最大值及额定值时漏极电流和漏源极间电压的波形这些波形如图 14.19 所示 。MOS管开关电源管导通时 ,初级电流波形是线性增加的斜坡外形漏极电流关断霎时 ,上升的漏极电压上有漏感尖峰 。尖峰的数值由 RCD 缓冲器的电容 C2 控制。这个电容器件应选得足够大 ,既能限制漏感尖峰以保证开关管平安 ,又不 会使缓冲器电阻 RI 上的损耗漏极电流过大。

从图 14.19 中的波形可见,飞c增加时,为坚持主输出电压恒定脉宽变窄了( 反应环起作 用)。从波形还能够看出 ,输出功率恒定时斜坡电流峰值在一切输入电压  F都相等 。

如图 14.19 所示,漏感尖峰过后 ,漏源极间电压降落( 除了尖峰后有一小段的平台)漏极电流

 。而且保持该值直到复位伏秒数等于置位伏秒数漏极电流

 ,然后再降落至几 。

图 14.20 所示为更低的总输出功率( 17W)下,不同输入电压时测得的披形。能够看到 ,一切导通脉宽都很窄 ,一切初级电流峰值 C di= Vprimary ton IL ) 都很低 。这是由于从输入母线 吸收的功率[ 只(]P )2 IT ] 变小了 。导通完毕时初级电流峰值变低使漏感尖峰也降低了 。
