单相通用型可控硅触发板是通过调整可控硅的导通角来实现电气设备的电压电流功率调整的一种移相型的电力控制器，其核心部件采用国外生产的高性能、高可靠性的军品级可控硅触发专用集成电路。输出触发脉冲具有极高的对称性及稳定性，且不随环境温度变化，使用中不需要对脉冲对称度及限位进行调整。现场调试一般不需要示波器即可完成。它可广泛的应用于工业各领域的电压电流调节，适用于电阻性负载、电感性负载、变压器一次侧及各种整流装置等，下面小编给大家介绍一下“可控硅触发电路的方式有哪些”

一、可控硅触发电路的方式有哪些

可控硅的4种触发方式：

1、强电触发:

采用MOC3061、MOC3021等高压光耦，从可控硅的A极引入触发电压，这种触发不需要其他触发电源，电路非常简单，主要元器件工作在400V强脉冲环境，可靠性最差。 采用触发二极管（DB3）电路与这种结构相似。

2、变压器隔离触发:

这是工业上最常用结构，优点是强弱电隔离触发波形好，缺点是长脉冲触发时变压器体积太大，成本高电路复杂。元器件工作在100V脉冲环境，可靠性一般。

3、隔离电源直流触发:

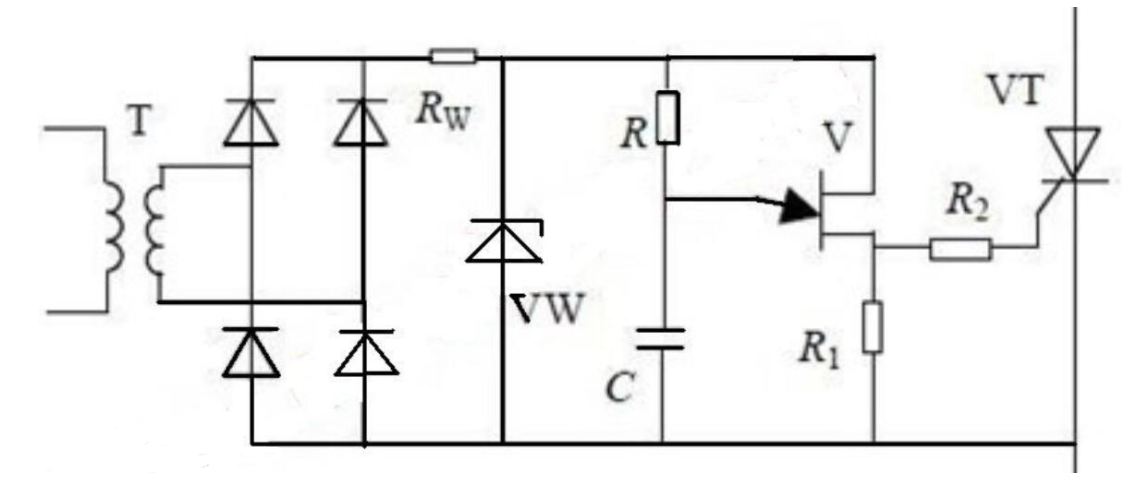

图片上的这种触发结构，缺点是功耗较大，发热量大。优点是强弱隔离触发电流大，低频长脉冲、高频脉冲串等都适用，电路简单成本低，元器件工作在20V脉冲环境。可靠性好。这种机构的移相触发器经半年多实际使用(10kw变压器负载，镀铝机蒸发舟加热)，极少出现烧保险丝和烧可控硅现象，原来是采用变压器触发结构，经常烧保险丝，可控硅也有损坏。

4、其过零触发控制方式由于对电网无污染 ,在许多调功设备中都采用这种触发方式。可控硅作为大功率电子器件在工程中得到广泛应用 。

（图片来源于互联网）
