快速二极管,高频二极管,通常用在开关电源做整流二极管,逆变电路做续流、反压吸收二极管。
快恢复二极管(简称FRD)是一种具有开关特性好、反向恢复时间短特点的半导体二极管,主要应用于开关电源、PWM脉宽调制器、变频器等电子电路中,作为高频整流二极管、续流二极管或阻尼二极管使用。二极管是单PN结半导体器件,具有单向导电特性,当施加正向电压时导通、反向电压时截止。当电压翻转,二极管从正向导电转换为反向截止状态需要一段时间才能完成,这段时间称为反向恢复时间。
根据芯片工艺不同,反向恢复时间也不同,通常分为以下几大类:
一、普通整流二极管,反向恢复时间大于 500nS(纳秒);
整流二极管常用型号:

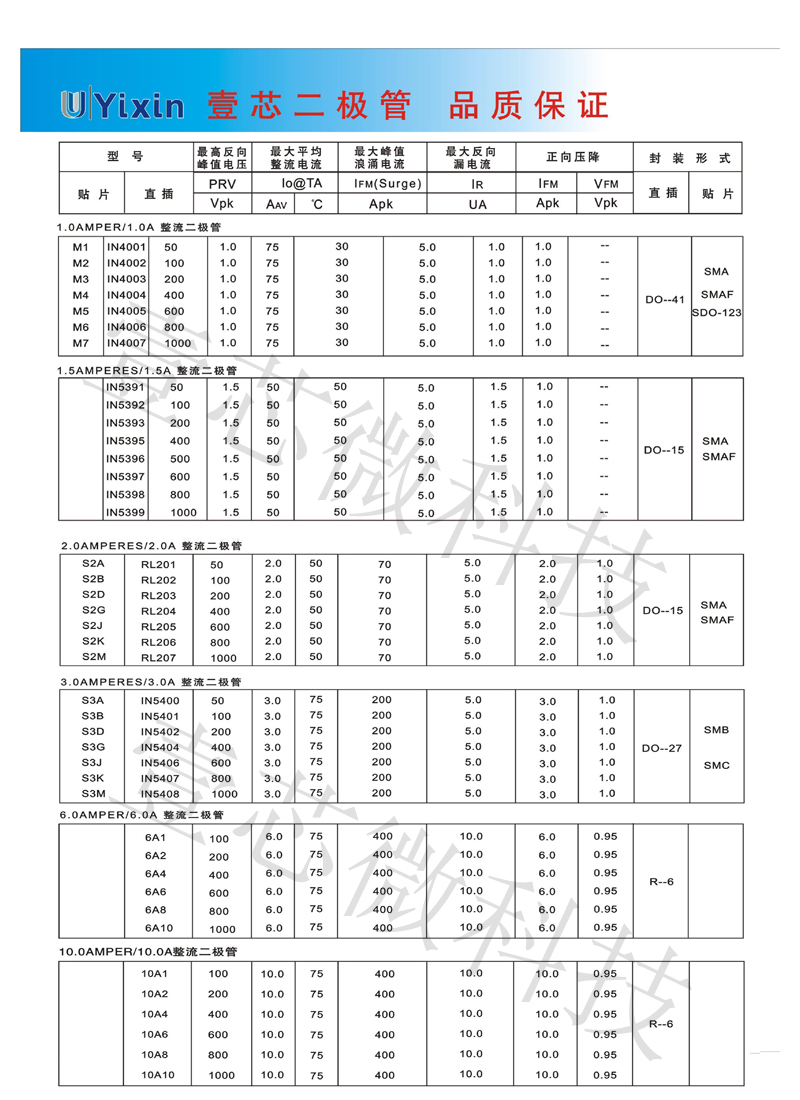

1A系列,DO-41封装:1N4001 、1N4002、1N4003、1N4004、1N4005、1N4006、1N4007
1.5A系列,DO-15封装:1N5391、1N5392、1N5393、1N5395、1N5397、1N5398、1N5399
2A系列,DO-15封装:RL201、RL202、RL203、RL204、RL205、RL206、RL207
3A系列,DO-27封装:1N5400、1N5401、1N5402、1N5404、1N5406、1N5407、1N5408
6A系列,R-6封装:6A05、6A1、6A2、6A4、6A6、6A8、6A10
10A系列,R-6封装:10A05、10A1、10A2、10A4、10A6、10A8、10A10
二、快恢复二极管,反向恢复时间 150-500nS(纳秒);
快恢复二极管常用型号:

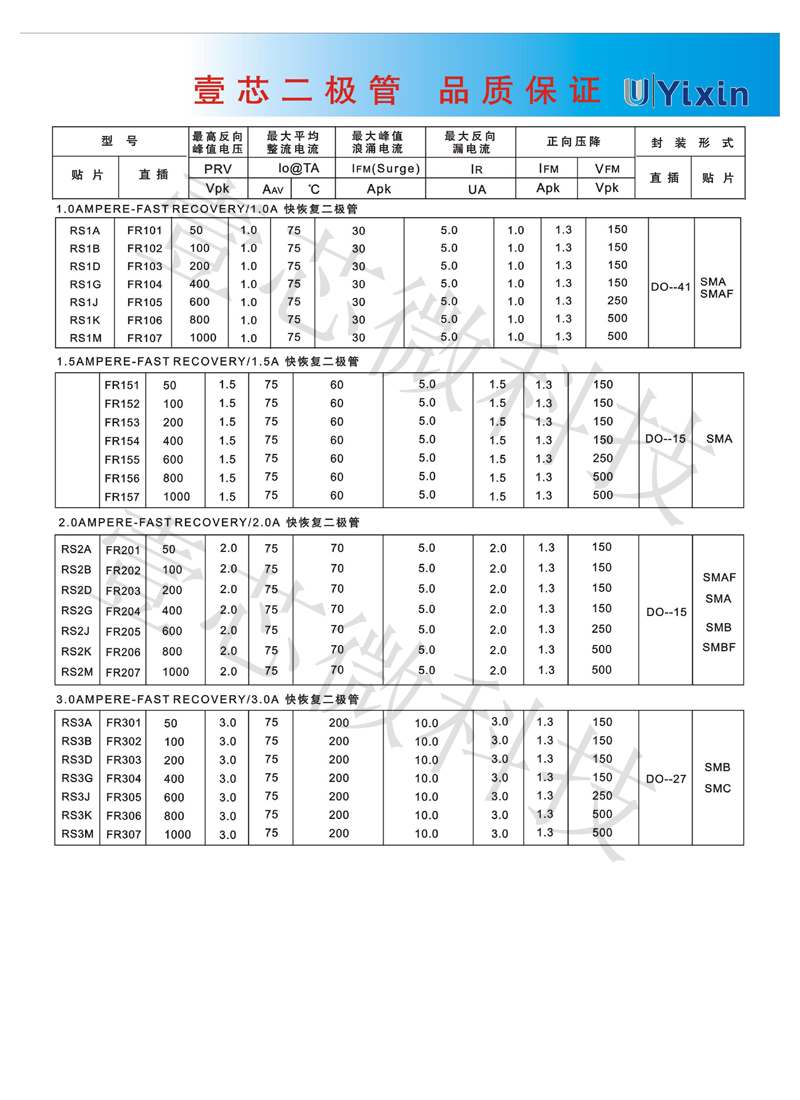

1A系列:FR101、FR102、FR103、FR104、FR105、FR106、FR107
1.5A系列:FR151、FR152、FR153、FR154、FR155、FR156、FR157
2A系列:FR201、FR202、FR203、FR204、FR205、FR206、FR207
3A系列:FR301、FR302、FR303、FR304、FR305、FR306、FR307
三、高效率整流二极管,反向恢复时间 50-100nS(纳秒);
高效率二极管常见型号:

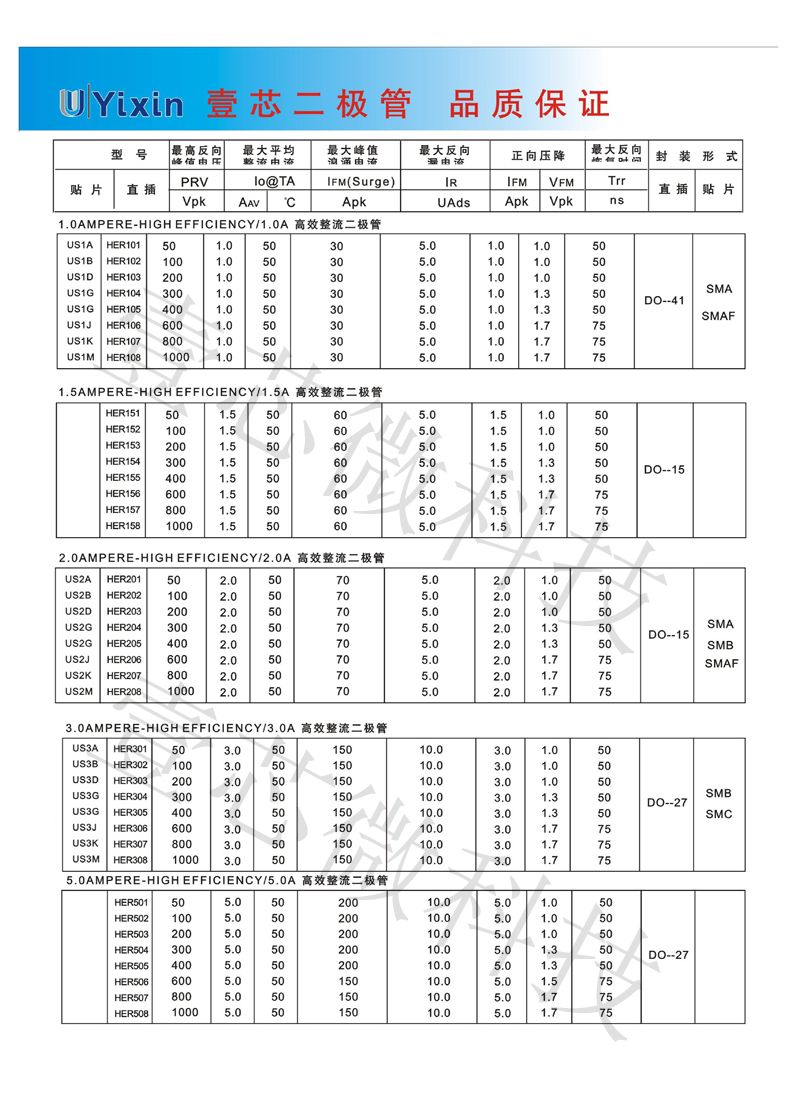

1A系列:HER101、HER102、HER103、HER104、HER105、HER106、HER107、HER108
1.5A系列:HER151、HER152、HER153、HER154、HER155、HER156、HER157、HER158
2A系列:HER201、HER202、HER203、HER204、HER205、HER206、HER207、HER208
3A系列:HER301、HER302、HER303、HER304、HER305、HER306、HER307、HER308
四、特快恢复二极管,反向恢复时间 15-35nS(纳秒);
特快恢复二极管常见型号:

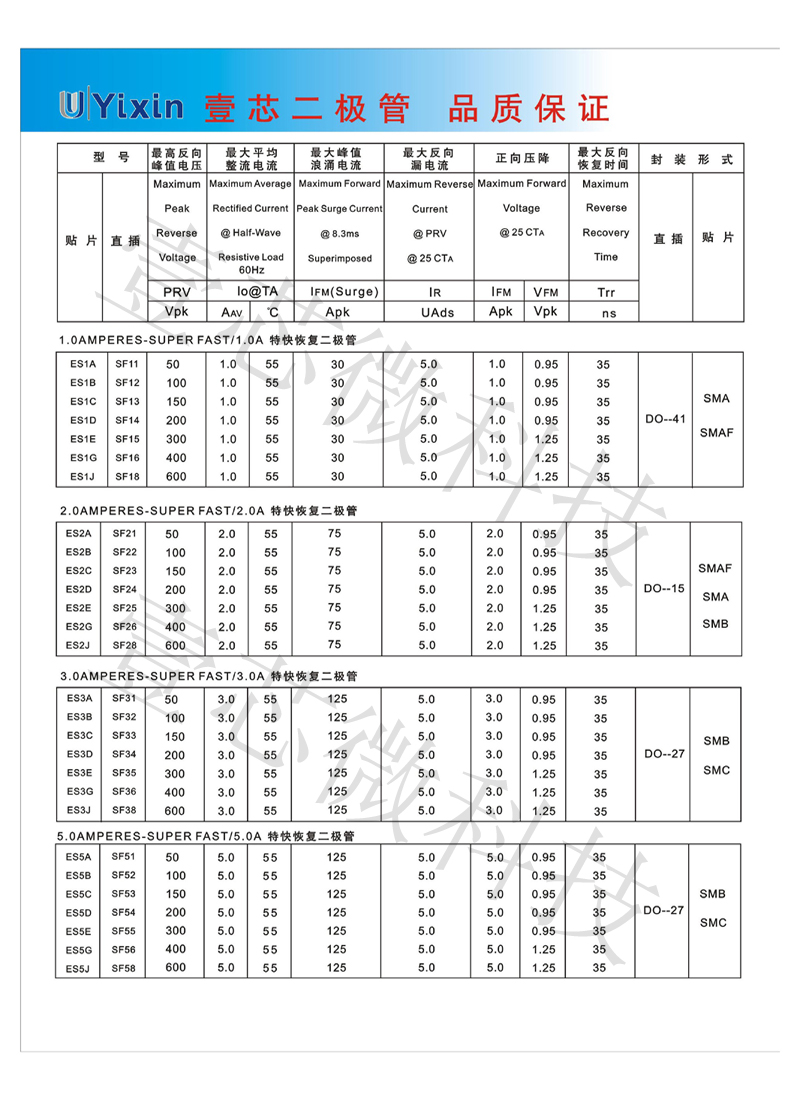

1A系列:SF11、SF12、SF13、SF14、SF15、SF16、SF18
2A系列:SF21、SF22、SF23、SF24、SF25、SF26、SF28
3A系列:SF31、SF32、SF33、SF34、SF35、SF36、SF38
5A系列:SF51、SF52、SF53、SF54、SF55、SF56、SF58
五、肖特基二极管,理论上无反向恢复时间,实际小于 10nS(纳秒)。

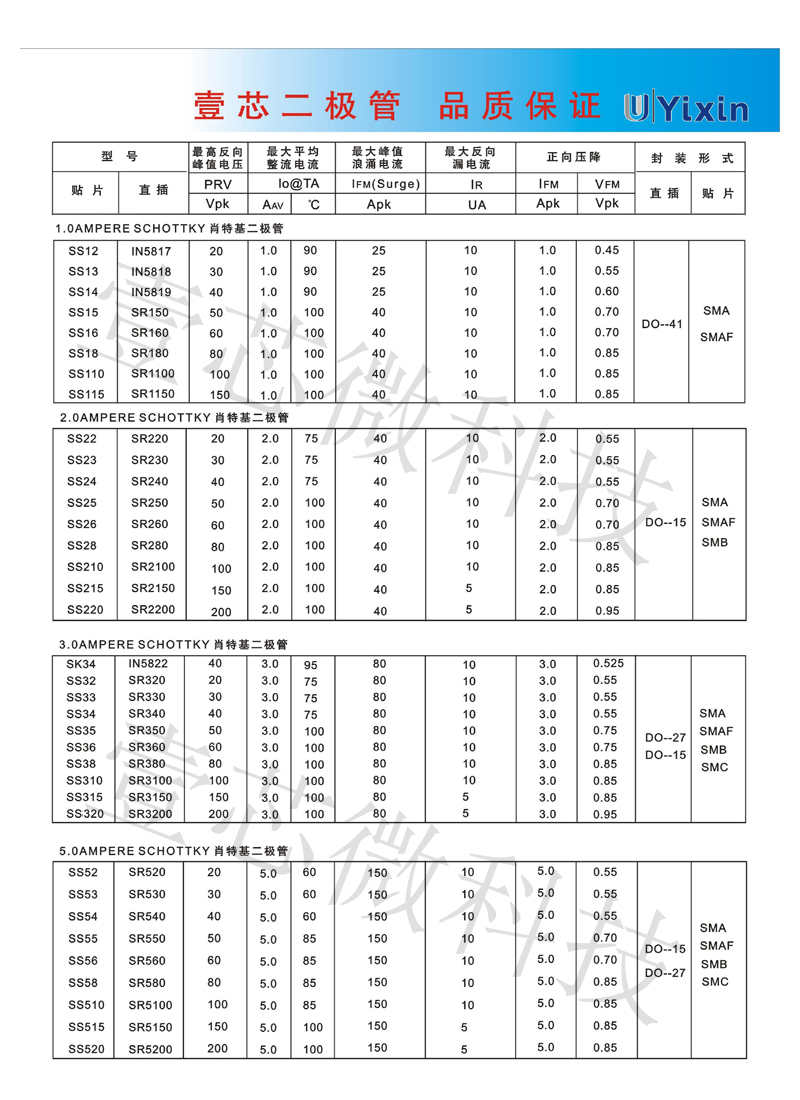

1A系列:1N5817、1N5818、1N5819、SR120、SR130、SR140、SR150、SR160、SR170、SR180、SR190、SR1100、SR1150、SR1200
2A系列:SR220、SR230、SR240、SR250、SR260、SR270、SR280、SR290、SR2100、SR2150、SR2200
3A系列:SR320、SR330、SR340、SR350、SR360、SR370、SR380、SR390、SR3100、SR3150、SR3200
5A系列:SR520、SR530、SR540、SR550、SR560、SR570、SR580、SR590、SR5100、SR5150、SR5200
