开关电源同步整流控制优缺点介绍
开关直流电源如何同步整流?开关电源同步整流是一种取代整流二极管的技术。它可以通过在直流模式下使用极低的电阻功率来减少整流器的损耗,有效提高转换器的转换效率;而且没有肖特基势垒电压造成的死区电压,因此其次要优势可以用来提高功率比。

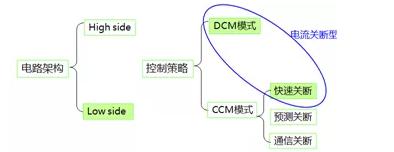

在拓扑结构上,同步整流可分为高压侧整流和低压侧整流;在控制策略上,同步整流可分为DCM和CCM模型,CCM模型是基于分离预测和快速分离,俩者之间各自的优点和缺点详细介绍。

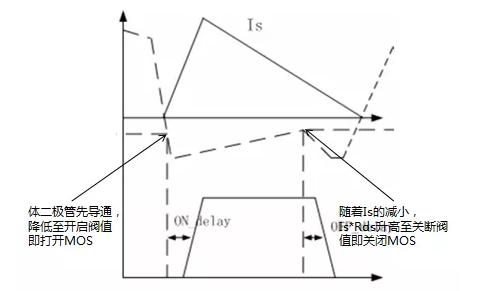

同步模式DCM模式
优点:算法简单可靠,边缘简化。
缺点:控制算法与MOSFET的总电阻有关;SR必须与初级边缘电路兼容,只能在间歇性导通模式下工作。
CCM预测关断模式

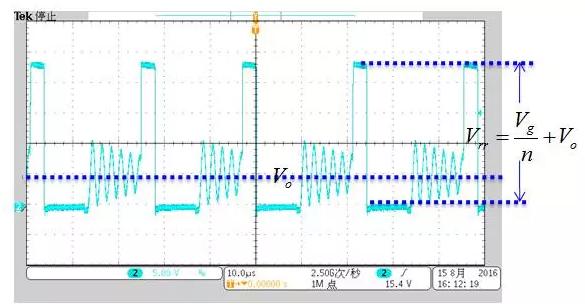

根据负第二平衡原则,估计SR断点。
优点:控制算法与MOSFET的总电阻无关,所以应用灵活;SR的深度传输能力强,转换效率高。
缺点:它必须使用总电阻和电容来获得正确的信息,这使得外部通信变得复杂,并且有很高的误差;在非均匀伏秒模式(模式切换)中存在技术风险。

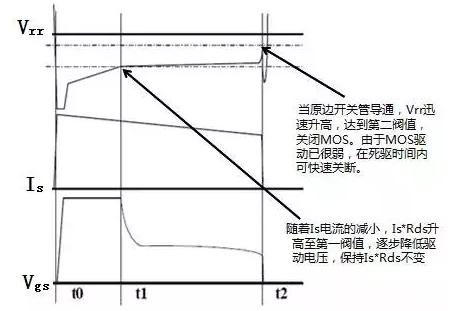

CCM快速断开模式
优点:算法简单可靠,边缘简化。
缺点:控制算法与MOSFET的总电阻有关;SR在T1和T2之间没有深度传导,转换效率略有下降。
