开关电源如何抑制输出纹波的方法介绍

开关电源输出纹波成分主要包含两种：开关纹波和工频纹波。

开关纹波指的是MOS管或IGBT等功率开关器件在开通和关断时产生的输出电压纹波。这种纹波一般可以通过调节输出滤波器参数可以得以减小。

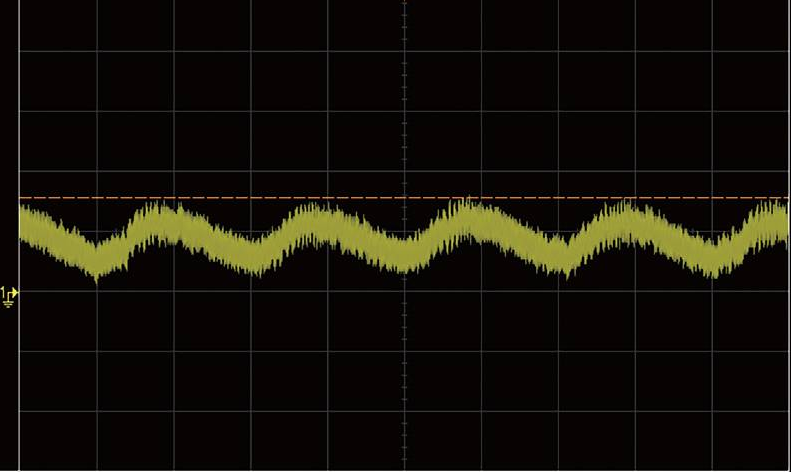

工频纹波指的是输入交流电经过整流滤波后还存在的低频电压纹波，其频率与交流电网频率成一定的倍数关系，桥式整流的低频纹波频率为交流频率的2倍，半波整流为1倍交流频率。将整流滤波后的直流电作为高频DC-DC变换器的输入，DC-DC变换器的输出往往含有工频纹波，这是很难靠输出滤波器滤除的，因为高频DC-DC输出滤波器只对较高频率的纹波起作用。

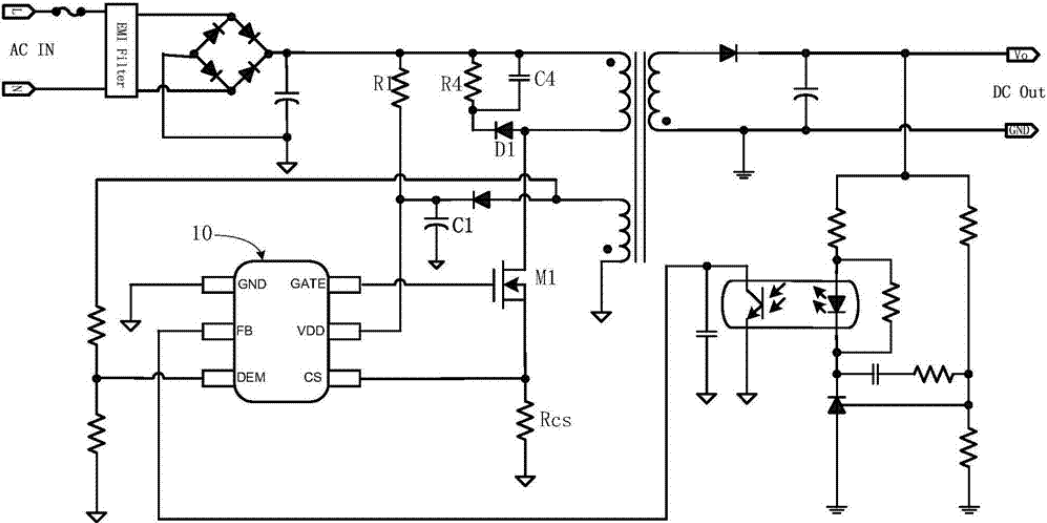

目前，较为流行的抑制工频纹波的方法主要有两种，一种是通过加入前馈调节，这种是最常用的，例如峰值电流模式的反激电源，当输入电压变大时，据 dI=dV*t/L，原边电流同步增大，经过采样送入环路，当前周期内就能调节开关管的占空比，不用等到输出发生了变化再做调节，大大缩短了延时，从而使得输出没有工频纹波。

另一种是通过提高带宽，使得低频段有很高的增益，对输出电压低频波动能快速做出调节，从而能将低频纹波抑制得很小，但不能完全滤除。但这种方法一般用于开关频率很高的场合，500kHz或以上。
