开关电源的反馈电路类型介绍
开关电源是闭环控制电路,所以输出【反馈】必不可少。
这个反馈是指将输出电压通过某种形式,反馈给控制电路中的误差放大器输入端,与基准电压进行比较。
开关控制电路的形式,可以有千万种,但反馈电路只有四种基本类型。
常用的四种基本反馈类型

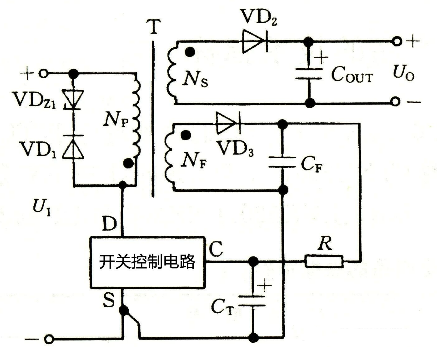

1、基本反馈电路:如下图
基本反馈电路
这种反馈电路的优点是电路简单、成本低廉,适用于小型化、经济型的开关电源。缺点是稳压性能较差,电压调整率Sv=±1.5%~±2%,负载调整率Sl≈±5%。

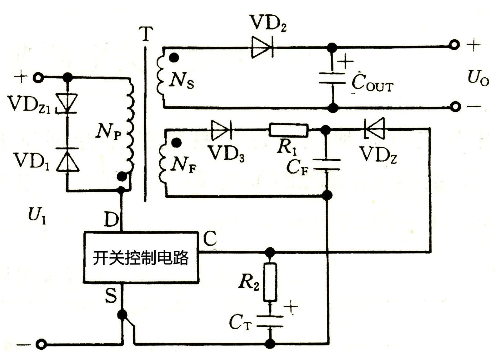

2、 改进型基本反馈电路:如下图
改进型基本反馈电路
这种反馈电路只是在基本反馈电路的基础上增加一只稳压管VDz和电阻R1,负载调整率将达到±2%。这种类型的反馈电路,VDz的稳压值一般为22V,需适当增加反馈绕组的匝数,提高反馈电压UFB,才能满足电路的需要。

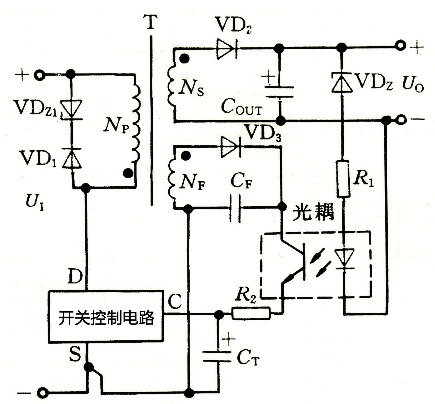

3、配稳压管的光耦反馈电路:如下图
配稳压管的光耦反馈电路
这种反馈电路由VDz提供参考电压Uz,当Uo发生变化时,在LED上可反映出误差电压的变化,光耦有一定的电压或者电流放大作用,这种电路相当于附属增加一个外部误差放大器,与内部误差放大器共同作用,增大了误差放大器的增益指数,使得控制器对输出电压的变化变得更敏感,它可使负载调整率达到±1%以下。

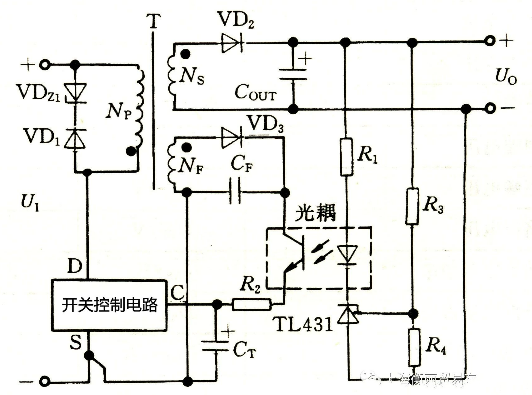

4、 精密光耦反馈电路:如下图
这种反馈电路比较复杂,但电压稳定性能最好。可调式精密并联稳压器来代替稳压管,构成高灵敏度外部误差放大器,对Uo作精细调整,让电压调整率和负载调整率都达到±0.2%,能与线性稳压电源相媲美。这种反馈电路常用于精密开关电源。
