几种简单的DC-DC升压电路介绍

一、直流升压电路

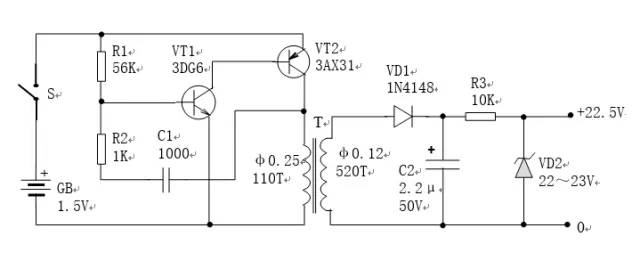

如图所示是一种输出电压可达22.5 V的直流升压器电路，可用来代替22.5 V的叠层电池。

它利用万用表中的一节1.5V电池供电，工作电流为25mA，输出电流约为0.5mA，用于万用表的高阻挡足够富裕。电路中VT1与VT2组成互补多谐振荡器，它的振荡频率约为2kHz。T是升压变压器，初级就是互补多谐振荡器的负载，次级为升压绕组，输出一个较高的脉冲电压。该电压经过二极管VD1和电容C2整流滤波后成为直流高压，再经过电阻R3与稳压管VD2稳压后可输出一个较稳定的高电压。

电路中变压器T可用晶体管收音机用的502型音频输出变压器，次级作为升压变压器的初级，初级中间的抽头不用，两端抽头作为升压变压器的次级。如果找不到合适的变压器，也可以用收音机输人输出变压器的硅钢片自制，初级用直径为0.25mm的高强度漆包线绕110匝，次级用直径0.21mm的高强度漆包线绕520匝。初次级间要加一层绝缘纸，并注意初次级线圈的同名端。

二、小型直流升压器

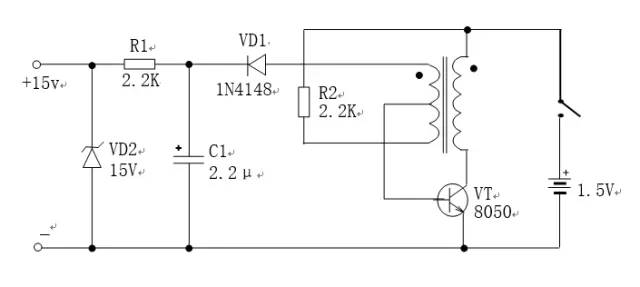

如图所示是一种构造很简单的小型直流升压器，可用来取代15V的叠层电池。电路的核心元件一变压器T使用的是袖珍验钞器的专用变压器。电路耗电约40mA，输出电压为15V。如果万用表15V电池的正极与1.5V电池的负极相接，只需将图7—70中VD1(C1、VDZ的极性调过来，这样将输出一个-15V电压)

三、稳压型直流升压电路

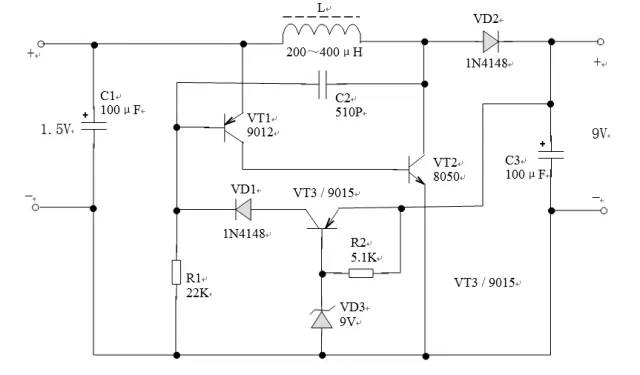

如图所示是一种稳压型直流升压电路。该电路可将一节1.5V的电池升压至9V，用来取代9V叠层电池使用。电路空载输人电流低于1.2mA，转换效率高达60%。该电路由振荡电路和稳压电路构成，其中VT1、VT2、C2组成振荡器，色码电感L为储能电感，VD2为整流二极管，C3为输出滤波电容，VT3、VD1、VD3及R2为稳定输出电压的稳压电路。输出电压约等于VD3的稳压值。

四、逆变电源电路(一)

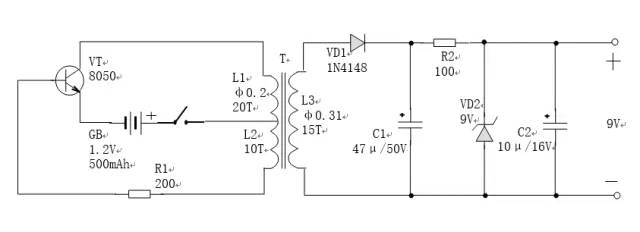

如图所示是一种利用1.2V、500mAh的镍镉电池做电源的逆变电源电路，输出直流电压为9V，可供数字式万用表使用。下图中变压器T利用15mm的磁环穿绕而成(元器件参数图中均已标注人名为数字万用表的电源开关。

五、逆变电源电路(二)

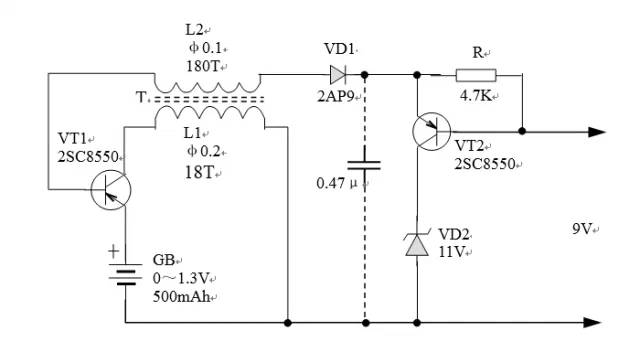

如图所示是自控式数字表逆变电源电路。它不需要单独设立电源开关或对表内开关进行改造。该电路具有耗电省、稳定可靠、不影响仪表精度等特点。电路中的变压器T是用E3型铁氧体磁芯、各折去一角后加工成口字形，L2在内,L1在外。整个逆变电源工作时，电池工作电流约为70mA。

六、简易仿制电路

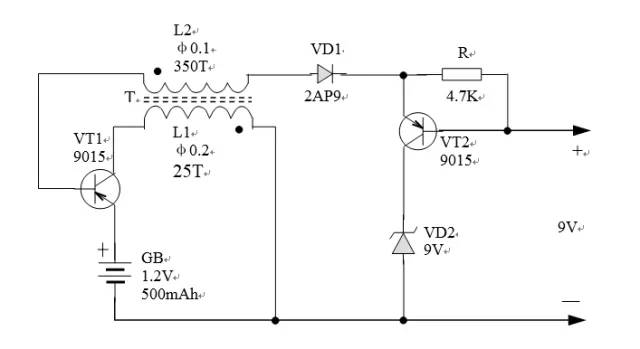

下图为仿制电路：输入可低至0.8V，输出电流可达10mA

输出开路，输入电流为零。

T:E3日字型磁芯L1=18匝=125μH L2=180匝=12mH
