几种不同应用场合的直流15V降压至9V电路介绍

如何将直流15V降为9V呢？其实直流降压的方式有很多种，不同的降压方式其应用场合不同。一般根据实际应用场合选择最优方案。

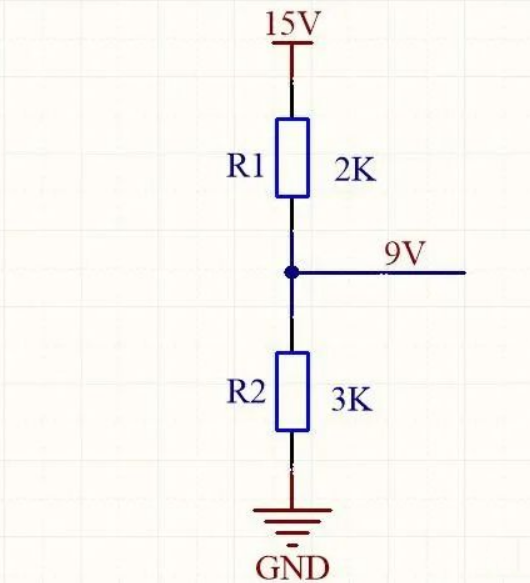

1、采用电阻直接分压的方式得到！比如2k和3k的电阻串联分压就可以得到9V的电压。这种方式一般用于负载电流非常小的场合，比如运放或者比较器输入等，负载电流一般比电阻分压电流小一个数量级以上。

2、串联电阻进行降压，比如负载电流为I，那么根据△U=IR，可得限流电阻的阻值为R=△U/I，若负载电流为1A，那么限流电阻R=（15V-9V）/1A=6Ω，同理，所负载电流只有10mA，那么限流电阻R=（15V-9V）/0.01A=600Ω。这种方式用于负载电流比较稳定，而且负载对电压波动要求不高的场合，比如9V的LED灯。

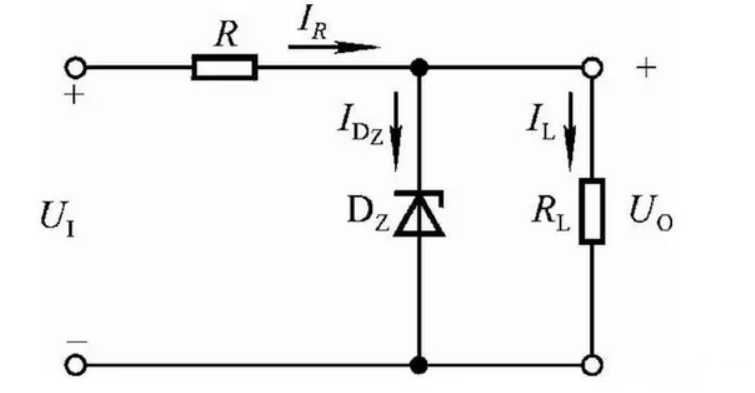

3、使用9V的稳压二极管进行稳压得到9V电压，具体电路如下图所示，DZ为9V稳压二极管，R为限流电阻，RL为实际负载，根据负载电流选择合适的稳压二极管，以及计算限流电阻R的大小。这种方式一般用于负载电流较小的场合。

4、使用可调基准源得到9V电压，比如TL431可调基准源芯片，具体电路图如下所示，Vin=15V,公式为：Vout=2.5(1+R1/R2)，调节R1和R2的阻值即可，比如要求输出为9V，则2.5(1+R1/R2)=9，可得R1/R2=3.6，可选择R1=36K，R2=10k。这种方式运用于高精度基准场合，比如比较器基准输入。

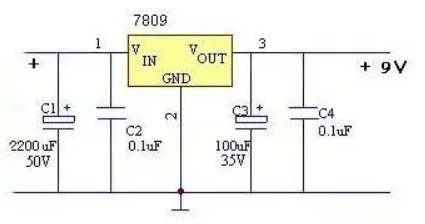

5、使用三端稳压器7809可得到9V电压，这种方式运用于负载电流小于1.5A的场合，电路如下图所示，输入为15V，输出直接可以得到9V电压，这是线性电源芯片的方式，效率一般比较低，特别是电流较大、压降较大的场合。

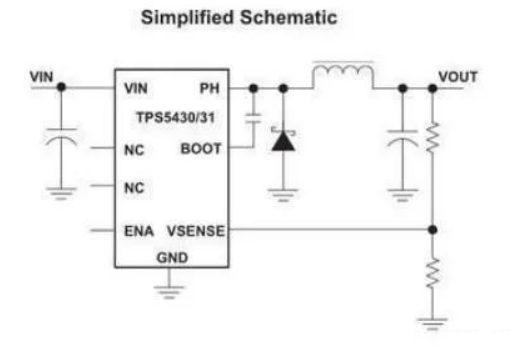

6、还可以使用开关电源芯片的方式得到9V电压，开关电源的效率可达90%以上。如下图TPS5430/31电路，其输出电压公式为：VOUT=1.221R1/R2+1.221。最高输入电压36V，最低输入电压5.5V，输出电压根据电阻R1和R2的阻值可调。
