基于LTC3643 2A双向后备电源电路设计介绍

返回列表来源:壹芯微 发布日期 2022-11-22 浏览:-

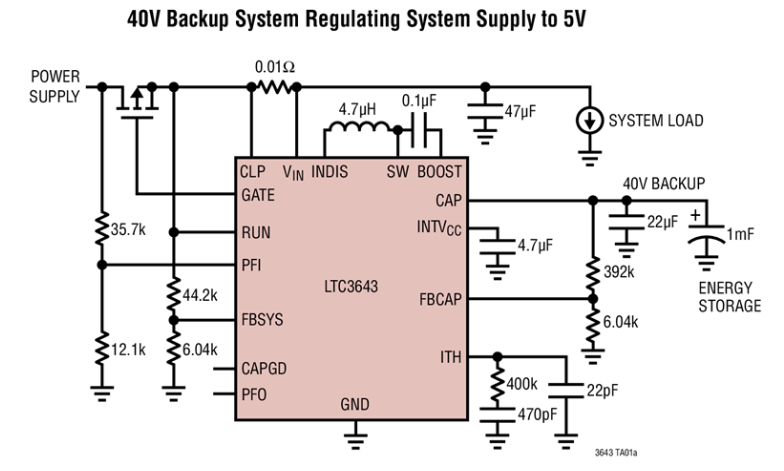

LTC®3643 是一款双向同步升压型充电器和降压型转换器,其能够采用一个电压介于 3V 至 17V 之间的输入电源有效地给一个高达 40V 的电容器阵列充电。当输入电源降至低于可编程的电源故障门限时,升压型充电器作为一个同步降压型稳压器反向运作,以在这种电源中断 / 故障情况下从后备电容器来给系统电压轨供电。

当给后备电容器充电时,可以采用一个外部低值检测电阻器来保持一个准确的电流限值 (针对来自输入电源的电流) 或执行电源通路 (PowerPath™) 功能。

降压型转换器工作在一个 1MHz 的开关频率,因而允许使用小的外部组件。调节期间的低静态电流可最大限度地减少后备电容器的电能用量。

应用

后备电容器系统

电源故障后备系统

固态硬盘

用于提供系统后备电源的双向同步升压型电容器充电器 / 降压型稳压器

宽输入电压范围:3V 至 17V

高达 40V 的电容器电压存储器用于提供高能量后备

2A 的最大 CAP 充电电流

集成型 N 沟道功率 MOSFET (150mΩ 上管和 75mΩ 下管)

用于实现输出 / CAP 断接的集成型 N 沟道功率 MOSFET (50mΩ)

充电期间的输入电流限制

快速 1MHz 开关频率

用于系统电压调节的 ±1% 基准准确度

用于指示充电状态和输入电源故障的指示器输出

扁平 24 引脚 3mm x 5mm QFN 封装
