基于晶闸管设计的等效电路介绍

在国内它被称为 可控硅，但是海外华人地区则普遍翻译为晶闸管，它的英文名叫 Thyristor，是一种早期出现的用于控制电流单向导通的器件。与一般的二极管相比，它可以对导通电流进行控制。晶闸管具有以小电流(电压)控制大电流(电压)作用，并体积小、轻、功耗低、效率高、开关迅速等优点，广泛用于无触点开关、可控整流、逆变、调光、调压、调速等方面。

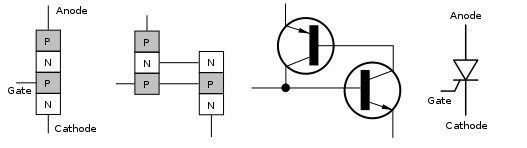

其电路符号一般表示如下

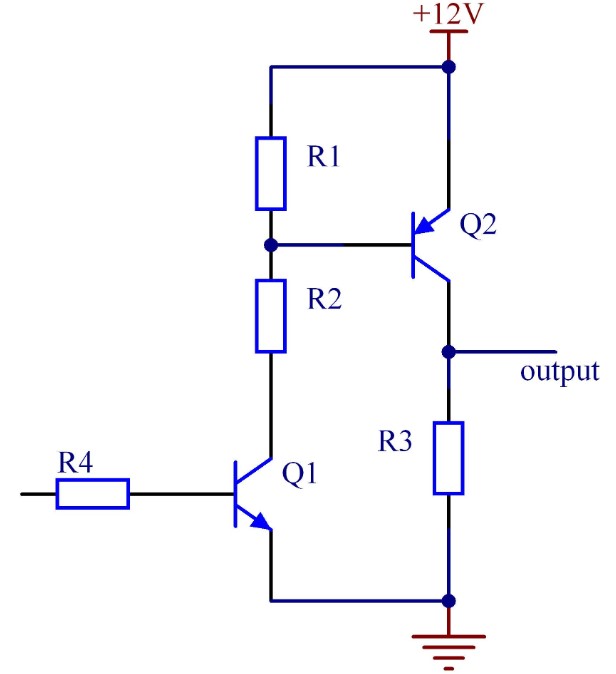

要想理解它的工作原理，可以看看它的等效电路：

也就是两个三极管彼此相连，其运行方式可以跟EE专业里提到的通过三极管做的 信号放大电路 进行类似记忆。

其工作原理是当R4接受到高电平信号并对 Q1 Base 充电后，Q1导通;Q2则由于Q1导通后，其Base接地，于是Q2导通，在Output端输出12V电压信号。而当R4接受到低电平信号后，Q1 Base放电，Q1断开，导致Q2接高电压断开，于是Output接地后输出0V电压信号。

那么对于晶闸管来说，就不需要这么复杂的电路，我们只需要通过Gate控制导通与否，就能实现和上述设计相似的功能。
