基于IRF3205设计的MOSFET驱动电路一

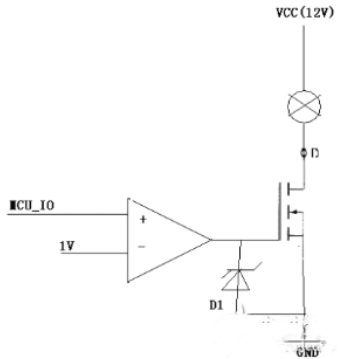

下图三角形的是运放，我们可以看得出，这个运放现在是充当一个比较器，这个比较器的反向端我给他一个1V的恒定电平（当然，0.5V/1.5V都行），MCU_IO（接单片机的控制端口）如果输出高电平（电压肯定高于1V），比较器的输出结果就接近于VCC。这里需要注意，这个比较器输出的电压到底是多少？此时比较器输出的所谓高电平，其实是比较器的供电电压VCC，你给这个比较器供电电压时多少，此时就输出多少（略小于VCC），比如，这里我们给比较器的供电电压是12V（这也是MOSFET的最佳操作电压），此时比较器输出12V，这个12V就加在MOSFET的门极上，MOSFET就会导通，负载就会通电。这个比较器你可以使用任何运算放大器芯片来搭建，比如LM358/LM324等等。

基于IRF3205设计的MOSFET驱动电路二

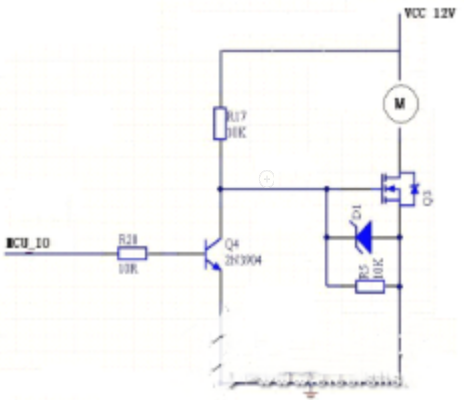

驱动电路就是一个电阻R17和一个三极管Q4，当MCU_IO是高电平1的时候，三极管导通，MOSFET的门极电压降低到低电平，此时MOSFET关闭，当MCU_IO是低电平的时候，三极管Q4关闭，此时MOSFET导通。

基于IRF3205设计的大功率方波逆变器

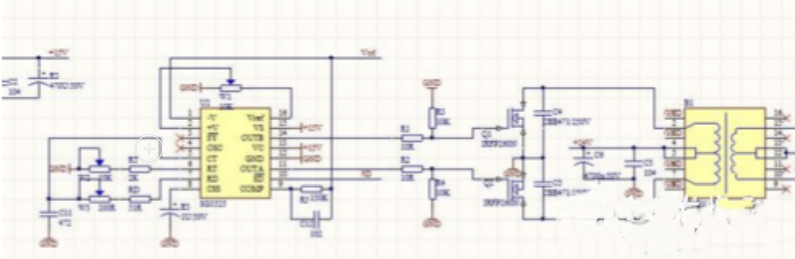

本逆变器是高频逆变器，彻底摒弃了笨重的工频变压器，不仅减小了体积，而且提高了效率，还没有工频变压器发出的嗡嗡声。本逆变器是典型的高频逆变工频输出结构：DC-AC-DC-AC结构（12VDC-330VAC0 30KHz-330VDC-230VAC 50HZ）。本逆变器设有稳压和输出过流保护功能。
