本电路通过简单的电路结构能够实现可调的直流稳压电源,并且具电压指示,输出直流电压范围为 0 ~ 30V。

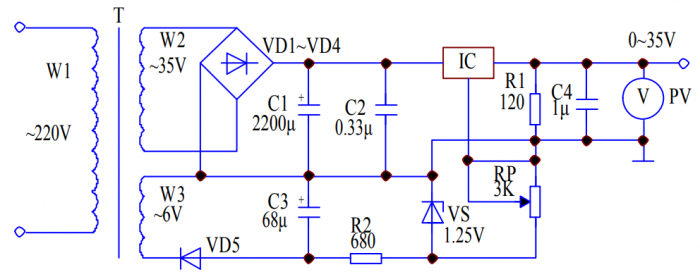

电路原理如图下图所示。
本电路通过变压器 T 把 220V 的交流电压加在一次侧 W1 后,在二次侧 W2 和 W3 分别得到 35V 和 6V 的交流电压,二次侧 W2 端通过二极管 VD1~VD4 整流、电容器 C1、C2 滤波后输入到 IC 三端集成稳压电路的输入端,通过由 IC 稳压集成电路、电阻器 R1 和电容器C4 输出 35V 的直流电压。二次侧的 W3 线圈输出的 6V 的交流电压通过二极管 VD5、电容器 C3、电阻器 R2 和稳压二极管 VS 输出一个-1.25V 的负电压作为辅助电源。变阻器 RP加在 IC 集成电路的控制端,通过调节变阻器 RP 能够使输出端输出 0~30V 的直流电源。
在元器件的选择上,IC 选用 LM317 三端稳压集成电路;R1、R 选用 1/2W 型金属膜电阻器;C1、C3 选用耐压分别为 50V 和 10V 的铝电解电容器,C2、C4 选用 CD11—16V 电解电容器;VD1~VD5选用 IN4007 硅型整流二极管;VS 选用 IN4106 或 2CW60 硅稳压二极管;RP 可用 WSW 型有机实心微调可变电阻器;T 选用 10W、二次侧电压为 35V 和 6V 的电源变压器;其余器件可参考图上标注。另外,本电路结构简单,只要按照电路图焊接,选用的元器件无误,无需调试都能正常工作。
