晶体管开关稳压电源应用电路案例

返回列表来源:壹芯微 发布日期 2019-10-30 浏览:-

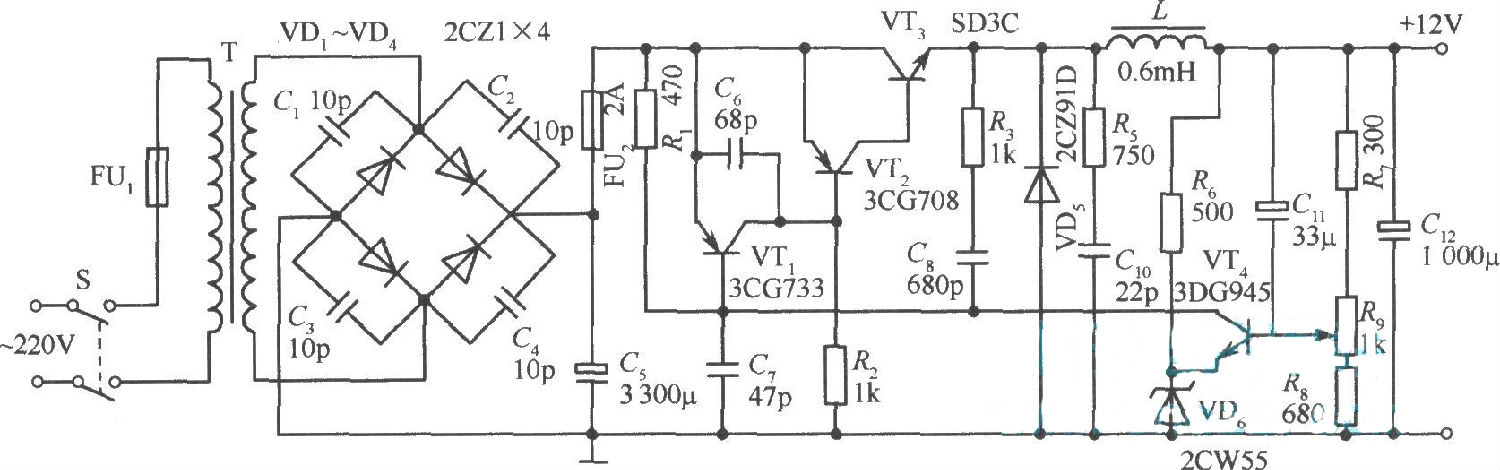

晶体管开关稳压电源应用得比较普遍,如图所示即是一个具体的电路实例。图中,变压器t、二极管vd1~vd4和电容器c5组成整流滤波电路;电阻r7、r8和电位器r9串联组成取样电路;晶体管vr4作为误差放大器;晶体管vr2、vr3复合组成开关调整器;vt1是脉宽调整管;vtl、vt2、vt3与r3、c8又组成自激振荡电路;电阻r6和稳压二极管vd6组成基准电压源;vd5晚是续流二极管;l是储能电感;vd5、l与c12组成输出滤波器;r5和c10组成的回路,可以使续流二极管vd5,具有较好的恢复特性。

当交流电网电源开关s接通后,桥式整流器输出直流电压。其正端与v t2管发射极相接,负端经电阻r2给vr2管基极提供偏压,使复合开关调整管饱和导通。输出电流经过储能电感l时,产生左正、右负的感应电势。此时,vb管发射极处于高电位,续流二极管vd5截止,输出电流供给负载,同时对电容c12充电,当电压升高到一定程度时,误差放大器vt4开始工作。

晶体管开关

vt4工作后,开关调整管的输出电流即向电容器c8充电,电容器c8上的电压为上正、下负。当c8充电至一定程度时,晶体管vt1饱和导通。其管压降uce1很小。vt2基极电位升高,迫使复合开关管vt2、vt3截止。这时,储能电感上的电流已上升到最大值。但由于开关管的关断,将使l上的电流减小,这个变化的电流在l上产生的感应电势为左负、右正,将阻止电流减小,同时使续流二极管vd5导通,l上的能量便通过vd5与负载构成通路,使之继续向负载供电。当l向负载提供的电压低于c12两端电压时,c12便补充供电,以补充l释放电能的不足,使输出电压保持为平滑的直流。

一旦开关管vt3进入截止状态,c8便从充电状态转为放电状态,进而发展到反向充电状态,c8上的电压上负、下正。当反向充电达到一定程度时,vt1由于其基极电位升高而截止。复合开关管由于vt2基极重新获得低电位而导通,自激振荡便如此循环下去。其振荡频率主要由电阻r3和电容c8决定。

由于某种原因使输出电压上升时,经取样电路给误差放大管vt4基极提供的电位升高,使其集电极电流增大,管压降uce4减小,从而加速对c8的充电。c8两端电压迅速升高,vt4集电极电位迅速降低,使脉冲宽度调制管vtl很快从截止转为导通,并增加了导通时间。而复合开关管vt2、vt3则相应地延长了截止时间,使输出的脉冲宽度变窄,使已升高的输出电压又降了下来。

反之,当输出电压下降时,其调节过程相同,方向相反,把下降的输出电压又升起来,从而保持输出电压的稳定。

晶体管在多种类型的开关电源中都可以作为开关调整器件,为了简单起见,在此就不一一列举了。
