晶体管恒流源电路设计介绍

返回列表来源:壹芯微 发布日期 2022-12-10 浏览:-

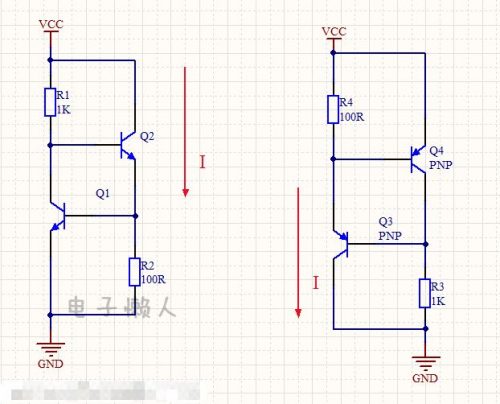

电路图分析:

晶体管恒流源是以晶体三极管为主要组成器件。本例利用两只同型三极管,用三极管相对稳定的be电压作为基准。电路左边为NPN型三极管组成,右边为PNP三极管组成。

我们以NPN型恒流源为例:

Q1的基极接电阻R2到地,电阻R2上的电压为三极管Q1的be直接的电压,为固定的0.7V。所以流过R2的电流为0.7/100A=7mA。

同时R2又是三极管Q2的发射极电阻,流过R2的电流也是三极管Q2发射极的电流。在三极管导通时,有发射极电流近似等于集电极电流。

因此,流过R2的电流,就是流过Q2三极管的电流。

所以,这种恒流源输出的恒流大小为:I=Vbe/R2

这种恒流源优点是简单易行,而且电流的数值可以通过调节电阻来自由控制,也没有使用特殊的元件,有利于降低产品的成本。

缺点是不同型号的管子,其be电压不是一个固定值,即使是相同型号,也有一定的个体差异。同时不同的工作电流下,这个电压也会有一定的波动。因此不适合精密的恒流需求。
