简说三极管放大基极偏置电阻计算

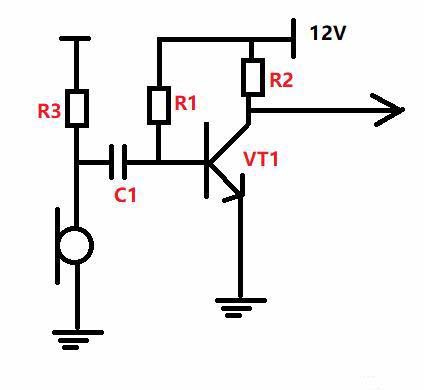

话筒音量放大

如上图所示：R1为三极管基极偏置电阻，阻值不能大也不能小，应该怎样计算呢？

计算这种电阻我们需要知道那么几个参数：

1、三极管允许通过的最大电流

2、三极管的放大倍数

3、此电路的供电电压

R1的大小影响三极管B→E通过的电流，那电源电压为12V，设三极管的最大通过电流为1A。

解：12V/1A=12R，那么R2的阻值就应该为12欧姆，这时候三极管刚好可以通过1安培的电流。

三极管通过电流最大为1A，那么三极管基极正向偏置电流就应该为1A的一半，这时候三极管刚好在半导通状态。

那么基极的电流就应该是1A/2=500mA=0.5A

现在假设三极管的放大倍数为100倍（具体倍数自己万用表HFE档位测量），那么基极的电流就应该是500mA/100倍=5mA=0.005A

现在算出基极通入0.005A电流时三极管刚好是处于半导通状态，现在需要考虑的是当电流流经三极管后会产生压降（0.5V~0.7V）

那如果我们按1V算，12V-1V=11V这11V是正常工作时的电压，那么根据欧姆定律就有11V/0.005A（5mA）=2200R（2.2K），由上述公式可计算出这个电路的基极偏置电阻R1的大小为2.2K时，三极管处于半导通状态，由话筒来的交流信号经过电容C1耦合后可以被三极管放大。

信号放大电路
