继电器的工作原理-技能参数与选用技巧

继电器时很常用的低压电器，这篇文章简略谈下一些关于继电器的工作原理，技能参数和选用窍门，期望对咱们有所协助！

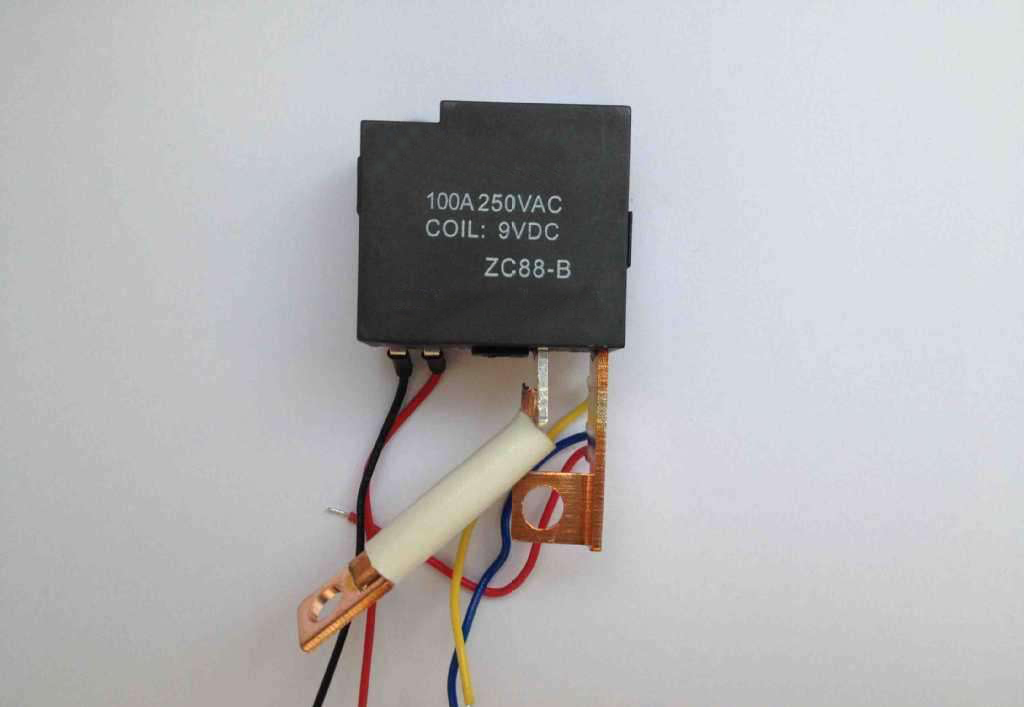

继电器是一种电子操控器材，它具有操控体系（又称输入回路）和被操控体系（又称输出回路），通常运用于主动操控电路中，它实习上是用较小的电流去操控较大电流的一种“主动开关”。故在电路中起着主动调度、安全维护、改换电路等作用。

1.电磁继电器的作业原理和特性

电磁式继电器通常由铁芯、线圈、衔铁、触点簧片等构成的。只需在线圈两头加上必定的电压，线圈中就会流过必定的电流，然后发作电磁效应，衔铁就会在电磁力招引的作用下打败回来绷簧的拉力吸向铁芯，然后股动衔铁的动触点与静触点（常开触点）吸合。当线圈断电后，电磁的吸力也随之不见，衔铁就会在绷簧的反作用力回来正本的方位，使动触点与正本的静触点（常闭触点）吸合。这么吸合、开释，然后抵达了在电路中的导通、堵截的意图。关于继电器的“常开、常闭”触点，能够这么来差异：继电器线圈未通电时处于断开状况的静触点，称为“常开触点”；处于接通状况的静触点称为“常闭触点”。

2.热继电器的作业原理和特性

热继电器，如JR系列热继电器是一种运用热敏磁性资料查看和操控温度的新式热敏开关。它由感温磁环、恒磁环、干簧管、导热设备片、塑料衬底及别的一些附件构成。热敏干簧继电器不必线圈励磁，而由恒磁环发作的磁力驱动开关动作。恒磁环能否向干簧管供应磁力是由感温磁环的温控特性挑选的。

3.固态继电器的作业原理和特性

固态继电器是一种两个接线端为输入端，另两个接线端为输出端的四端器材，基地选用隔绝器材完毕输入输出的电隔绝。

固态继电器按负载电源类型可分为沟通型和直流型。按开关型式可分为常开型和常闭型。按隔绝型式可分为混合型、变压器隔绝型和光电隔绝型，以光电隔绝型为最多。

此外多见的继电器类型还有时刻继电器（如JS11S时刻继电器），基地继电器（如常用到的JZC1-44基地继电器）

继电器首要商品技能参数

1.额外作业电压

是指继电器正常作业时线圈所需求的电压。依据继电器的类型纷歧样，可所以沟通电压，也可所以直流电压。

2.直流电阻

是指继电器中线圈的直流电阻，能够经过全能表丈量。

3.吸合电流

是指继电器能够发作吸合动作的最小电流。在正常运用时，给定的电流有必要略大于吸合电流，这么继电器才调安稳地作业。而关于线圈所加的作业电压，通常不要跨过额外作业电压的1.5倍，不然会发作较大的电流而把线圈焚毁。

4.开释电流

是指继电器发作开释动作的最大电流。当继电器吸合状况的电流减小到必定程度时，继电器就会康复到未通电的开释状况。这时的电流远远小于吸合电流。

5.触点切换电压和电流

是指继电器容许加载的电压和电流。它挑选了继电器能操控电压和电流的巨细，运用时不能跨过此值，不然很简略损坏继电器的触点。

继电器查验

1.测触点电阻

用全能表的电阻档，丈量常闭触点与动点电阻，其阻值应为0；而常开触点与动点的阻值就为无量大。由此能够差异出那个是常闭触点，那个是常开触点。

2.测线圈电阻

可用全能表R×十Ω档丈量继电器线圈的阻值，然后差异该线圈是不是存在着开路景象。

3.丈量吸合电压和吸合电流

找来可调稳压电源和电流表，给继电器输入一组电压，且在供电回路中串入电流表进行监测。逐进程高电源电压，听到继电器吸合声时，记下该吸合电压和吸合电流。为求精确，能够试多几回而求均匀值。

4.丈量开释电压和开释电流

也是像上述那样联接查验，当继电器发作吸合后，再逐步下降供电电压，当听到继电器再次发作开释动态时，记下此刻的电压和电流，亦可查验多几回而获得均匀的开释电压和开释电流。通常状况下，继电器的开释电压约在吸合电压的十~50％，假定开释电压太小（小于1/十的吸合电压），则不能正常运用了，这么会对电路的安稳性构成挟制，作业不牢靠。

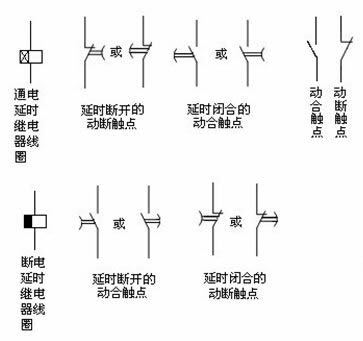

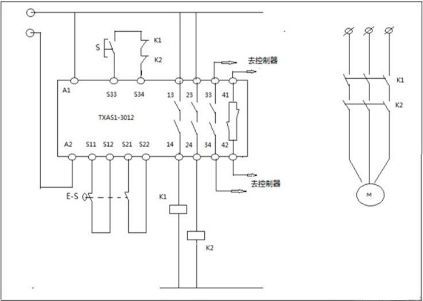

继电器的电符号和触点办法

继电器线圈在电路顶用一个长方框符号标明，假定继电器有两个线圈，就画两个并排的长方框。一同在长方框内或长方框旁标上继电器的文字符号“J”。继电器的触点有两种标明办法：一种是把它们直接画在长方框一侧，这种标明法较为直观。另一种是依照电路联接的需求，把各个触点别离画到各自的操控电路中，通常在同一继电器的触点与线圈旁别离标明上一样的文字符号，并将触点组编上号码，以示差异。继电器的触点有三种根柢办法：

1.动合型（H型）线圈不通电时两触点是断开的，通电后，两个触点就闭合。以合字的拼音字头“H”标明。

2.动断型（D型）线圈不通电时两触点是闭合的，通电后两个触点就断开。用断字的拼音字头“D”标明。

3.改换型（Z型）这是触点组型。这种触点组共有三个触点，即基地是动触点，上下各一个静触点。线圈不通电时，动触点和其间一个静触点断开和另一个闭合，线圈通电后，动触点就移动，使正本断开的成闭合，正本闭合的成断开状况，抵达改换的意图。这么的触点组称为改换触点。用“转”字的拼音字头“z”标明。

继电器的选用

1.先了解必要的条件

①操控电路的电源电压，能供应的最大电流；

②被操控电路中的电压和电流；
