硅整流桥的快速检测：

实际上只需测出a-b、b-a之间的电阻均为无穷大，而d一c间正向电阻约为25～30k(实测为27kΩ)，即可判定无击穿短路现象。这是因为只要有一只管子被击穿短路，a-b间电阻就总有一次为9～10kΩ。

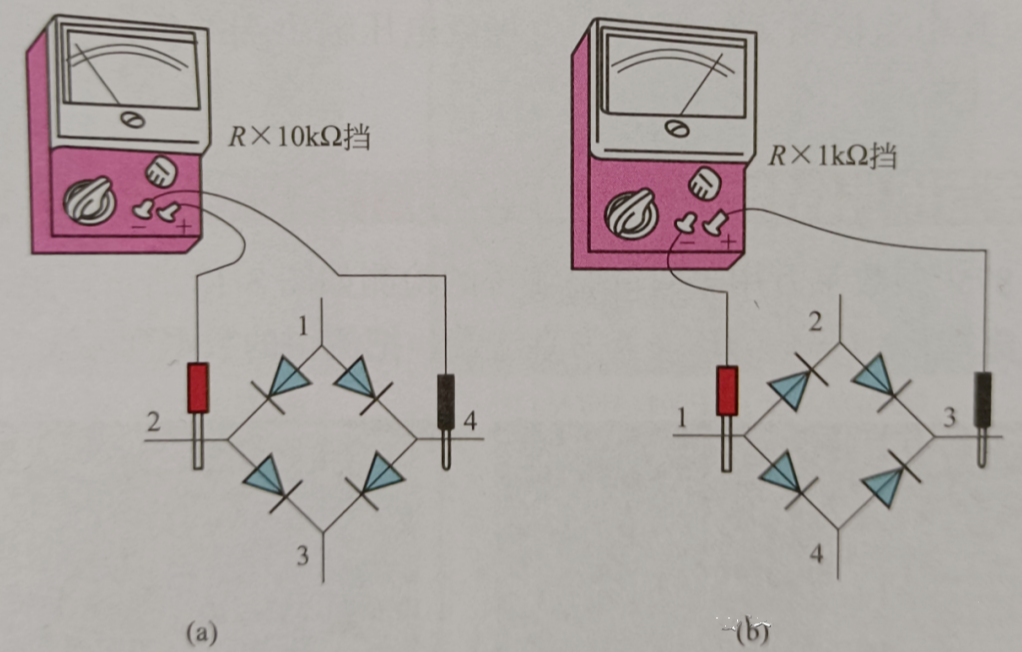

测试电路如图下所示。测试分两步。第一步如图下(a)所示。将万用表的量程开关拨至RX10k挡，测试交流电源输入端即2脚、4脚的正、反向电阻值，由电路结构可知，无论两表笔怎样连接(正、反向，共计两次)，对于一只性能良好的硅整流桥来说，其2脚、4脚间的正、反向电阻值均应很大，因为每次测试总有一只二极管是处于反向运用状态。假如测得的正反向电阻值只有几千欧，则说明桥堆中至少有一只或多只二极管击穿或漏电，不可使用。但这种测试不能判断出硅整流桥中的二极管是否有开路现象。

第二步如图下(b)所示。将万用表的量程开关拨至RX1kΩ挡，测试直流输出端1脚和3脚。万用表红表笔接1脚，黑表笔接3脚，如果此时测出的正向电阻值略比单只二极管正向电阻值大，说明该硅整流桥正常；如果正向电阻值接近单只二极管的正向电阻值，则说明该硅整流桥中有一只或两只二极管击穿；如果正向电阻值较大，且比两只二极管的正向电阻值大很多，表明该硅整流桥中的二极管有正向电阻变大或有开路的二极管。
