各种电子元器件的类型以及主要功能

一、电阻器：

1.取样电阻—构成输出电压的取样电路，将取样电压送至反馈电路。

2.均压电阻—在开关电源的对称直流输入电路中起到均压作用，亦称平衡电阻。

3.分压电阻—构成电阻分压器。

4.泄放电阻—断电时可将电磁干扰(EMI)滤波器中电容器存储的电荷泄放掉。

5.限流电阻—起限流保护作用，如用作稳压管、光耦合器及输入滤波电容的限流电阻。

6.电流检测电阻—与过电流保护电路配套使用，用于限制开关电源的输出电流极限。

7.分流电阻—给电流提供旁路。

8.负载电阻—开关电源的负载电阻(含等效负载电阻)。

9.最小负载电阻—为维持开关电源正常工作所需要的最小负载电阻，可避免因负载开路而导致输出电压过高。

10.假负载—在测试开关电源性能指标时临时接的负载(如电阻丝、水泥电阻)。

11.滤波电阻—用作LC型滤波器、RC型滤波器、π型滤波器中的滤波电阻。

12.偏置电阻—给开关电源的控制端提供偏压，或用来稳定晶体管的工作点。

13.保护电阻—常用于RC型吸收回路或VD、R、C型钳位保护电路中。

14.频率补偿电阻—例如构成误差放大器的RC型频率补偿网络。

15.阻尼电阻—防止电路中出现谐振。

二、电容器：

1.滤波电容—构成输入滤波器、输出滤波器等。

2.耦合电容—亦称隔直电容，其作用时隔断直流信号，只让交流信号通过。

3.退藕电容—例如电源退藕电容，可防止产生自激振荡。

4.软启动电容—构成软启动电路，在软启动过程中使输出电压和输出电流缓慢地建立起来。

5.补偿电容—构成RC型频率补偿网络。

6.加速电容—用于提高晶体管的开关速度。

7.振电容—可构成RC型、LC型振荡器。

8.微分电容—构成微分电路，获得尖脉冲。

9.自举电容—用于提升输入级的电源电压，亦可构成电压前馈电路。

10.延时电容—与电阻构成RC型延时电路。

11.储能电容—例如极性反转式DC/DC变换器中的泵电容。

12.移相电容—构成移相电路。

13.倍压电容—与二极管构成倍压整流电路。

14.消噪电容—用于滤除电路中的噪声干扰。

15.中和电容—消除放大器的自激振荡。

16.抑制干扰的电容器—在EMI滤波器中，可分别滤除串模和共模干扰。

17.安全电容—含X电容和Y电容。

18.X电容—能滤除由一次绕组、二次绕组耦合电容器产生的共模干扰，可为从一次侧耦合到二次侧的干扰电流提供回流路径，防止该电流通过二次侧耦合到大地。

19.Y电容—能滤除电网之间串模干扰，常用于EMI滤波器中。

三、电感器：

1.滤波电感—构成LC型滤波器。

2.储能电感—常用于降压式或升压式DC/DC变换器电路中。

3.振荡电感—构成LC型振荡器。

4.共模电感—亦称共模扼流圈，常用于EMI滤波器中，对共模干扰起到抑制作用。

5.串模电感—亦称串模扼流圈，它采用单绕组结构，一般串联在开关电源的输入电路中。

6.频率补偿电感—构成LC型、LCR型频率补偿网络。

四、变压器：

1.工频变压器—对交流电源进行变压与隔离，再经过整流滤波后给DC/DC变换器(即开关稳压器)供电。

2.高频变压器—对高频电源进行储能、变压和隔离，适用于无工频变压器的开关电源中。

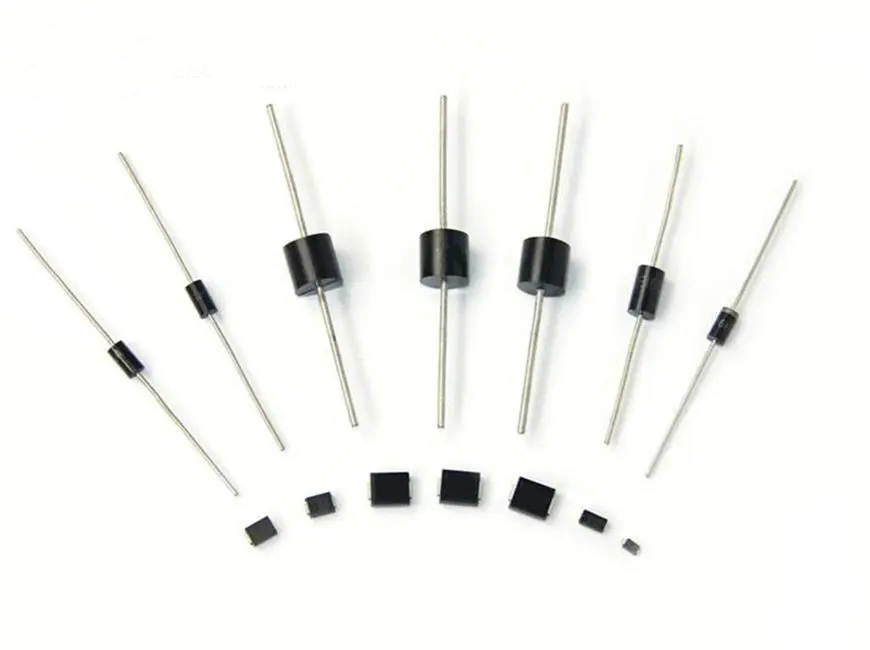

五、二极管：

1.整流二极管—低频整流、高频整流。

2.续流二极管—常用于降压式DC/DC变换器中;若在继电器、电机等的绕组两端并联续流二极管，即可为反电动势提供泄放回路，避免损坏驱动管。

3.钳位二极管—构成VD、R、C型钳位电路，吸收尖峰电压，对MOSFET功率场效应管起保护作用。

4.阻塞二极管—钳位保护电路中的二极管，亦称为阻尼二极管。

5.保护二极管—用于半波整流电路中，在负半周时给交流电提供回路。

6.隔离二极管—可实现信号隔离。

7.抗饱和二极管—将二极管串联在功率开关管的基极上，可降低功率开关管的饱和深度，提高关断速度。

六、整流桥

将交流电压变为脉动直流电压，送至滤波器。整流桥可由四只整流二极管构成，亦可采用成品整流桥。

七、稳压管

构成简易稳压电路;接在开关电源的输出端，用来稳定空载时的输出电压;由稳压管、快恢复二极管和阻容元件构成一次侧钳位保护电路;构成过电压保护电路。

八、晶体管

用作PWM调制器的功率开关管;构成恒压/恒流输出式开关电源的电压控制和电流控制环路;构成截刘输出型开关电源的截流控制环;构成开关稳压器的通/断控制、欠电压、过电压保护、过电流保护等电路。

九、场效应晶体管

MOSFET用作PWM调制器或开关稳压控制器的功率开关管。

十、运算放大器

构成外部误差放大器、电压控制环和电流控制环等。
