关于电压传感器响应时间的介绍

电压的传感器门类很多，尽管都是电压传感器，但实际测量其实还是电流。

常规的电压传感器大致分为三类，霍尔的电压传感器；光栅隔离（其实就光耦）的电压传感器；高阻隔离的电压传感器。当然还有一些其他原理的电压传感器，但是相同的是，前端都是以测量电流的方式来测量电压的。

由于原理的不同，精度，带宽，隔离等级，等性能就会有很多的差别，特别是响应时间。

霍尔的电压传感器一般为200US左右，PCB安装的电压传感器一般相应时间为40US（铜线线距短，内阻相对较小）左右，按说霍尔的响应时间是很快的，造成延时的主要原因就是初级的匝比太多，因为要测量的电流很小，为了减小前端转换的电阻的功率的，匝数多了，响应时间自然就降下来了，尽管如此响应时间还是能够保持在微秒级的。

光耦的电压传感器（直流测量），随着光耦器件这几年的发展，性能越来越好，应用于电压传感器，也是发挥了很大的作用，光耦的响应时间较慢，一般小于1MS，但是有时候我们会标定为60MS，很多人不理解，为什么会有这么大的延时，实际上是，我们在测量电路里加了滤波的缘故的，因为很多工程用的电压传感器对响应时间没有太多的要求，但是实际测量直流电压质量很不好，一般都是可控硅或者经过整流后的直流测量，纹波较大，因为我们在后级电路里添加了滤波，所以才会标注为60MS，但是如果客户在使用过程中，被测电压为纯净直流，对响应时间有要求，一定与我们沟通，我们在生产过程中，拿掉滤波即可实现高速的响应。

高阻隔离的电压传感器和光耦的一样，响应时间可以根据直流的质量进行调整。

我们所讨论的无关那种原理的电压传感器更好，只是讨论关于响应时间的问题。

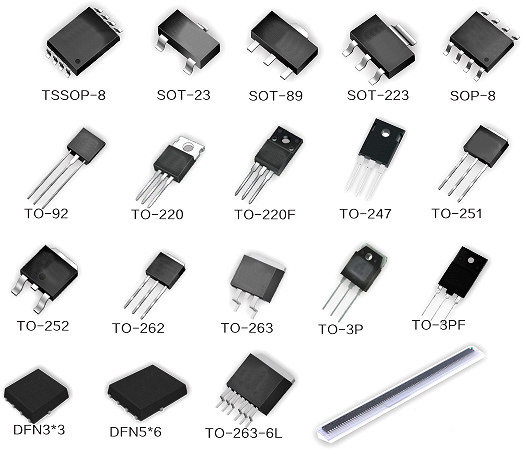

壹芯微科技针对二三极管,MOS管作出了良好的性能测试，应用各大领域，如果您有遇到什么需要帮助解决的,可以点击右边的工程师,或者点击销售经理给您精准的报价以及产品介绍
