光敏电阻器件的测试特性曲线解析

光敏电阻是用硫化镉或硒化镉等半导体材料制成的特殊电阻器，其工作原理是基于内光电效应。光照愈强，阻值就愈低，随着光照强度的升高，电阻值迅速降低，亮电阻值可小至1KΩ以下。光敏电阻对光线十分敏感，其在无光照时，呈高阻状态，暗电阻一般可达1.5MΩ。光敏电阻的特殊性能，随着科技的发展将得到极其广泛应用。

实验前所需部件:

稳压电源、光敏电阻、负载电阻(选配单元)、电压表、各种光源、遮光罩、激光器

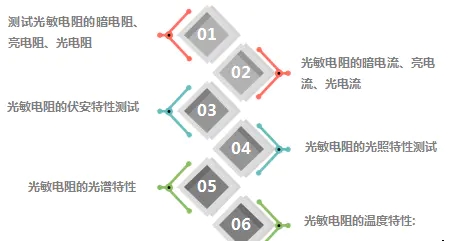

实验六步骤：

实验测试特性曲线图如下：

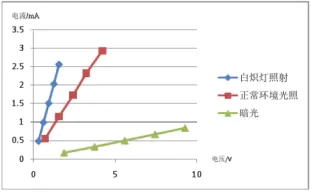

光敏电阻伏安特性曲线

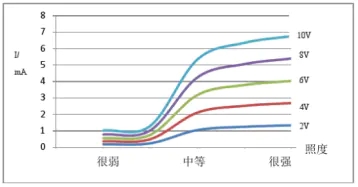

光敏电阻光照特性曲线

光敏电阻光谱特性曲线

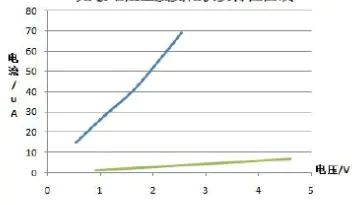

光敏电阻温度变化伏安特性曲线

结果分析：

1）光敏电阻随 入射光线的强弱其对应的阻值变化不是线性的，也就不能用它作光电的线性变换。

2）在光敏电阻的暗电流、 亮电流、光电流测试中，暗电阻与亮电阻之差为光电阻，光电阻越大，则灵敏度越高。随着光照强度的增强，电阻会变小，而且光照越强，电阻减小的越快。通过实验得到的光敏电阻的电阻与光强间关系曲线，不是线性关系，即光敏电阻的阻值与光强不成反比关系,因此光敏电阻不可以用在线性的光感测量中.可用于做光控开光等。

3）由实验结 果得到的光敏电阻伏安特性曲线看出，光敏电阻伏安特性近似直线，而且没有饱和现象。受耗散功率的限制,在使用时,光敏电阻两端的电压不能超过最高工作电压。
