光电自动控制电路设计用小功率NPN型8050三极管

返回列表来源:壹芯微 发布日期 2019-01-22 浏览:-

壹芯微作为国内专业生产三极管的生产厂家,生产技术已经是非常的成熟,进口的测试仪器,可以很好的帮组到客户朋友稳定好品质,也有专业的工程师在把控稳定质量,协助客户朋友解决一直客户自身解决不了的问题,每天会分析一些知识或者客户的一些问题,来出来分享,光电自动控制电路设计用小功率NPN型8050三极管,请看下方

8050和8550三极管作为常用的电子元器件,一般被用来做功率放大电路和开关电路,今天特别整理结合该管子做的一种光电自动控制电路,加深大家对它的认识。

8050

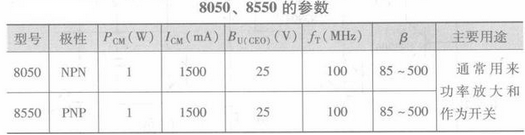

8050和8550三极管的参数

光敏电阻器作为光电传感元件,VT1和VT2接成类似复合电路管形式,当有光照时,电动机开始运转,光敏电阻有光照时的阻值2-10千欧,远大于偏置电阻R的阻值,不能产生维持VT饱和导通所需要强度的电流。

8050

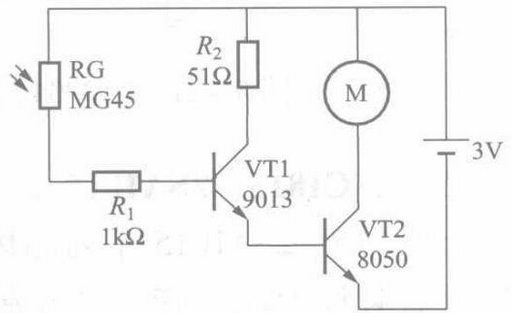

图为基于8050三极管设计的光电自动控制电路

因此,需要先用一只三极管进行电流放大,在驱动开关晶体管工作。VT1的发射极电流也是VT2的基极电流,R2既是VT1的负载电阻,也是VT2的基极限流电阻。因此VT1基极输入微弱的电流)(0.1毫安),可以控制末级VT2较强电流,从而驱动电动机运转。VT1选用小功率NPN型硅管9013,VT2选用小功率NPN型硅管8050三极管。
以上就是为大家整理的基于8050三极管设计的光电自动控制电路,希望能对大家有所助益。
