ESD静电保护方法介绍

ESD可能引起的问题

1、当集成电路（ IC ）经受静电放电（ ESD）时，放电回路的电阻通常都很小，无法限制放电电流。例如将带静电的电缆插到电路接口上时，放电回路的电阻几乎为零，造成高达数十安培的瞬间放电尖峰电流，流入相应的 IC 管脚。瞬间大电流会严重损伤 IC ，局部发热的热量甚至会融化硅片管芯。ESD 对 IC的损伤还包括内部金属连接被烧断，钝化层受到破坏，晶体管单元被烧坏。

2、ESD 还会引起 IC 的死锁（ LATCHUP）。这种效应和 CMOS 器件内部的类似可控硅的结构单元被激活有关。高电压可激活这些结构，形成大电流信道，一般是从 VCC 到地。串行接口器件的死锁电流可高达 1A 。死锁电流会一直保持，直到器件被断电。不过到那时， IC 通常早已因过热而烧毁了

几种ESD静电保护方法介绍

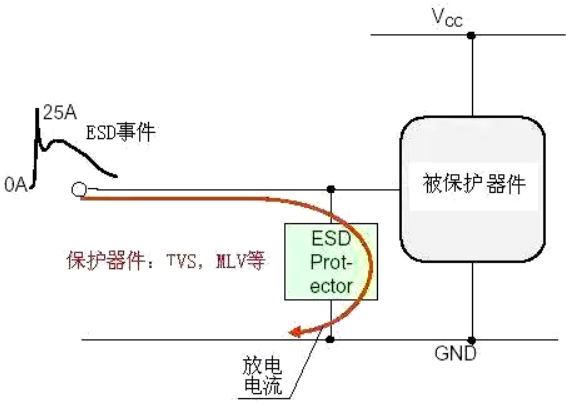

1、并联放电器件

常用的放电器件有TVS，齐纳二极管，压敏电阻，气体放电管等。

如图

1.齐纳二极管（ Zener Diodes ，也称稳压二极管 ） ：利用齐纳二极管的反向击穿特性可以保护 ESD敏感器件。但是齐纳二极管通常有几十 pF 的电容，这对于高速信号（例如 500MHz）而言，会引起信号畸变。齐纳二极管对电源上的浪涌也有很好的吸收作用。

2.瞬变电压消除器 TVS(Transient Voltage Suppressor)：TVS 是一种固态二极管，专门用于防止 ESD 瞬态电压破坏敏感的半导体器件。

与传统的齐纳二极管相比， TVS 二极管 P/N 结面积更大，这一结构上的改进使 TVS 具有更强的高压承受能力，同时也降低了电压截止率，因而对于保护手持设备低工作电压回路的安全具有更好效果。

TVS二极管的瞬态功率和瞬态电流性能与结的面积成正比。该二极管的结具有较大的截面积，可以处理闪电和 ESD所引起的高瞬态电流。TVS也会有结电容，通常0.3个pF到几十个pF。TVS有单极性的和双极性的，使用时要注意。手机上用的TVS大约0.01，低容值的约2-3分。

3.多层金属氧化物结构器件 (MLV)：大陆一般称为压敏电阻。MLV也可以进行有效的瞬时高压冲击抑制，此类器件具有非线性电压 - 电流 ( 阻抗表现 ) 关系，截止电压可达最初中止电压的 2 ～ 3倍。

这种特性适合用于对电压不太敏感的线路和器件的静电或浪涌保护，如电源回路，按键输入端等。手机用压敏电阻约0.0015$,大约是TVS价格的1/6，但是防护效果没有TVS好，且压敏电阻有寿命老化。

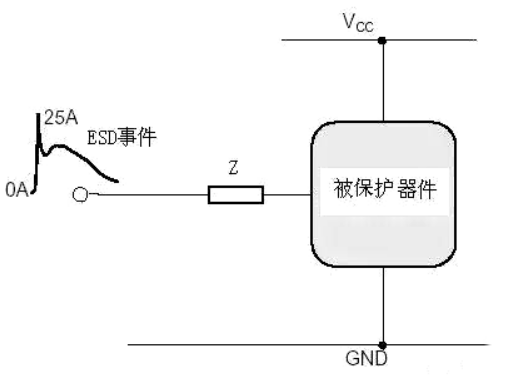

2、串联阻抗

一般可以通过串联电阻或者磁珠来限制ESD放电电流，达到防静电的目的。如图。如手机的高输入阻抗的端口可以串1K欧电阻来防护，如ADC，输入的GPIO，按键等。

不要担心0402的电阻会被打坏，实践证明是打不坏的。用电阻做ESD防护几乎不增加成本。如果用磁珠，磁珠的价格大 约0.002$,和压敏电阻差不多。

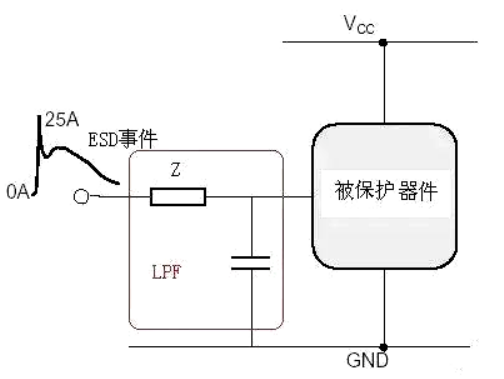

3、增加滤波网络

前面提到了静电的能量频谱，如果用滤波器滤掉主要的能量也能达到静电防护的目的。

对于低频信号，如GPIO输入，ADC，音频输入可以用1k+1000PF的电容来做静电防护，成本可以忽略，性能不比压敏电阻差，如果用1K+50PF的压敏电阻（下面讲的复合防护措施），效果更好，经验证明这样防护效果有时超过TVS。

对于射频天线的微波信号，如果用TVS管，压敏等容性器件来做静电防护，射频信号会被衰减，因此要求TVS的电容很低，这样增加ESD措施的成本。

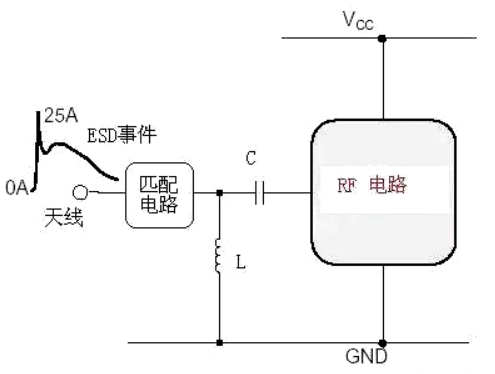

对于微波信号可以对地并联一个几十nH的电感来为静电提供一个放电通道，对微波信号几乎没有影响，对于900MHZ和1800MHz的手机经常用22nH的电感。这样能把静电主要能量频谱上的能量吸收掉很多。

4、复合防护

有一种器件叫EMI filter，他有很好的ESD防护效果，如图。EMI filter也有基于TVS管的和基于压敏电阻的，前者效果好，但很贵，后者廉价，一般4路基于压敏电阻的EMI价格在0.02$。

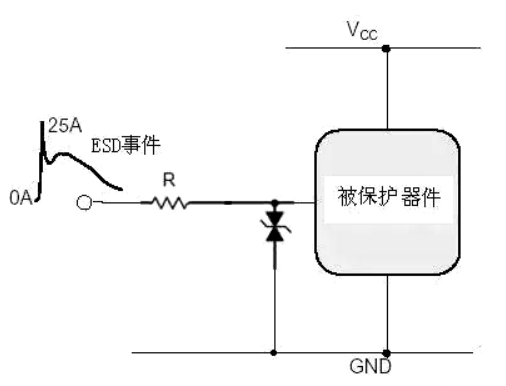

实际应用中可以用下面的一个电阻+一个压敏电阻的方式。他既有低通滤波器的功能，又有压敏电阻的功能，还有电阻串联限流的功能。是性价比最好的防护方式，对于高阻信号可以采用1K电阻+50PF压敏；

对于耳机等音频输出信号可以采用100欧电阻+压敏电阻；对于TP信号串联电阻不能太大否则影响TP的线性，可以采用10欧电阻。虽然电阻小了，低通滤波器效果已经没有了，但限流作用还是很重要的。

5、增加吸收回路

可以在敏感信号附件增加地的漏铜，来吸收静电。道理和避雷针原理一样。在信号线上放置尖端放电点（火花隙）在山寨手机设计中也经常应用。
