二极管如何进入整流工作图文解析

二极管电路中，整流二极管的应用非常多。整流二极管就是专门用于电源电路中将交流电转换成单向脉动直流电的，有整流二极管构成的电路就是二极管整流电路。

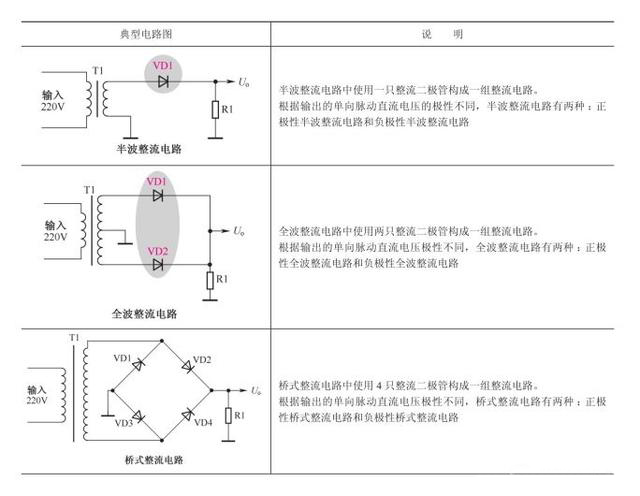

二极管整流电路有很多种，最常见的有4种：半波整流电路、全波整流电路、桥式整流电路、倍压整流电路。

如下图所示。

下面我们来简单了解一下这四种整流电路。

一、半波整流电路

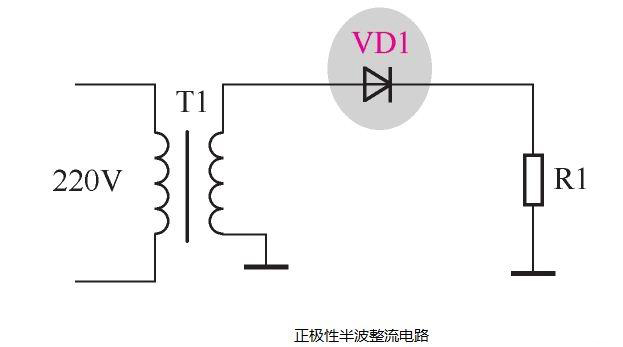

半波整流电路如下图所示。

220V交流市电从变压器一次绕组输入，二次绕组输出。

整流电路的分析需要考虑交流电的正、负半周。

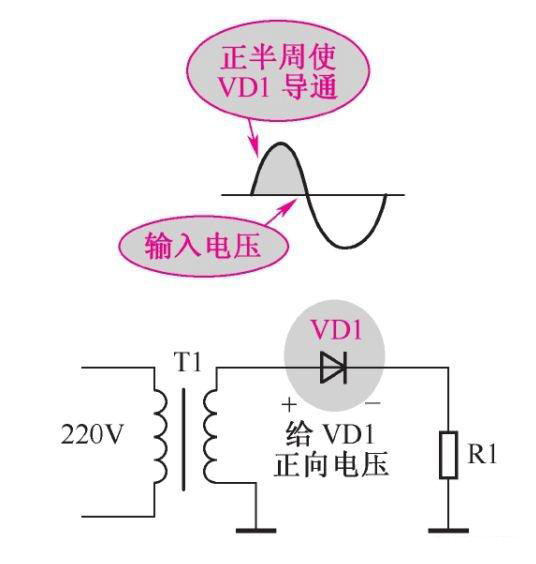

1、交流电正半周时，交流电压使VD1正极上电压高于地线电压，如下图所示，二极管负极通过电阻R1与地端相连。此时VD1正极电压大于负极电压，二极管VD1处于正向导通状态。

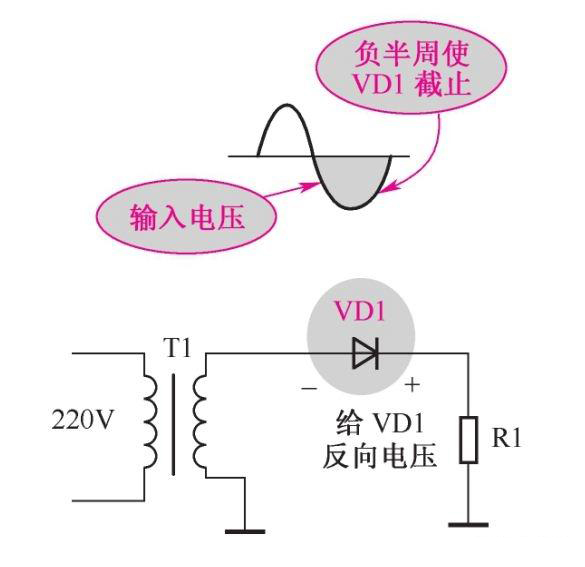

2、交流电负半周时，交流输入电压使二极管VD1正极电压低于负极电压，此时VD1处于反向偏置状态，二极管截止、相当于开路，电路中无电流流动。整流电路没有电压输出。

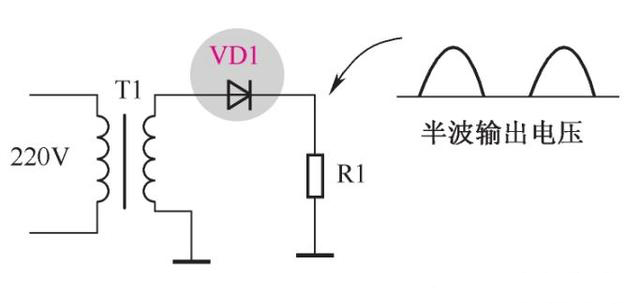

综合分析：整流二极管在交流输入电压正半周期间处于导通状态，由于正半周交流输入电压大小在变化，所以流过电阻的电流大小也在变化，这样，整流电路输出电压大小也在相应变化，并与输入电压的半波周期波形相同。而在交流输入电压负半周期间，整流二极管处于截止状态，电路无法形成回路，电阻上也就没有电压。

通过这一整流电路，输入电压的负半周被切除，最后得到正极性（正半周）的单向脉动直流输出电压。

二、全波整流电路

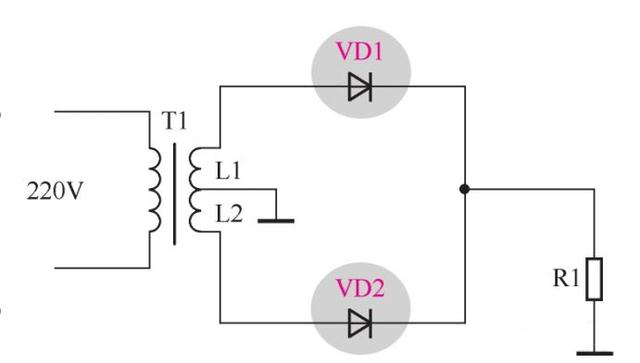

下图是全波整流电路（正极性全波整流）。从图中可以看出，全波整流电路有两个特征：全波整流电路使用两个整流二极管；电源变压器二次绕组必须有中心抽头。

整流二极管VD1导通时的电流回路：二次绕组L1上端-整流二极管VD1正极-VD1负极-R1-地-二次绕组中心抽头-二次绕组L1。

整流二极管VD2导通时的电流回路：二次绕组L2下端-整流二极管VD2正极-VD2负极-R1-地-二次绕组中心抽头-二次绕组L2。

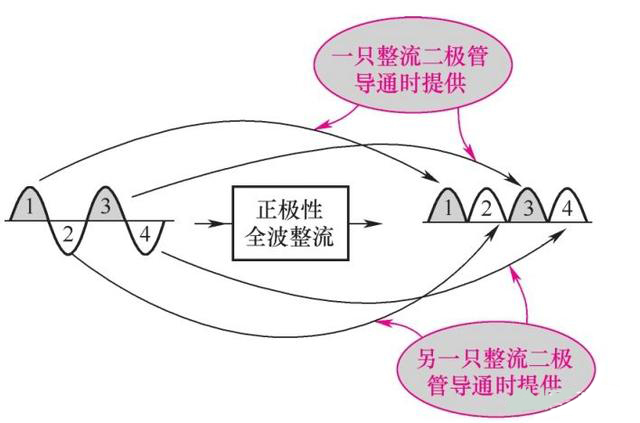

由此可见，全波整流电路能够将交流电压的负半周电压转换成负载上的正极性单向脉动直流电压。

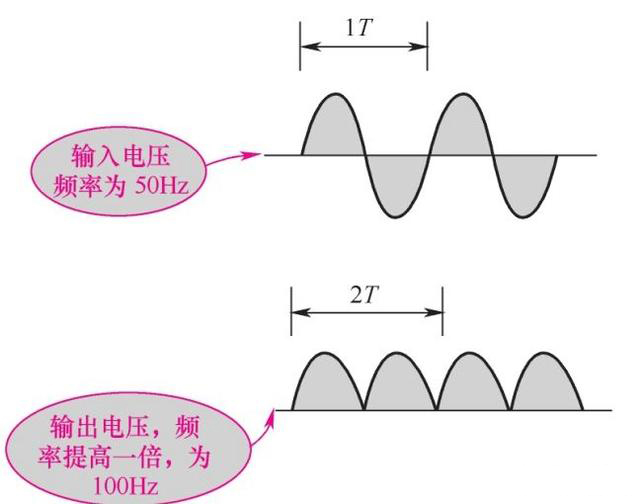

还有一点需要注意的是：因为将交流输入电压的负半周电压转换成了正半周电压，所以频率提高了一倍。

三、桥式整流电路

桥式整流电路是最常用的一种整流电路。下图所示是典型的桥式整流电路（正极性），VD1~VD4是整流二极管。

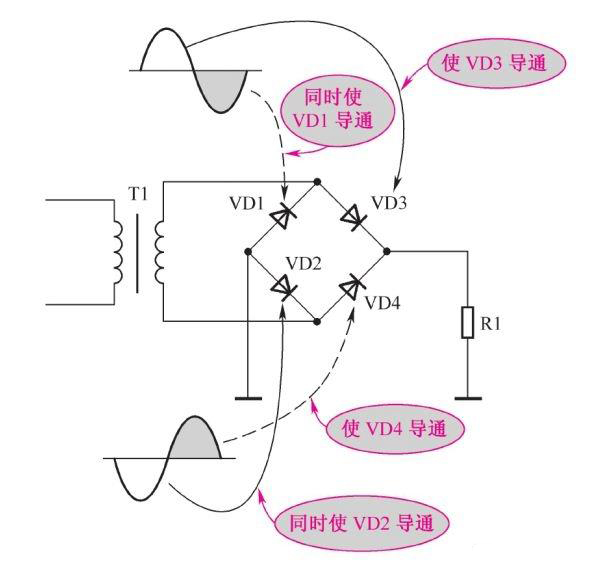

在交流输入电压的一个半周内，桥路的对边两只整流二极管同时导通，另一组对边的两只整流二极管同时截止，交流输入电压变化到另一个半周时，两组整流二极管交换导通与截止状态。

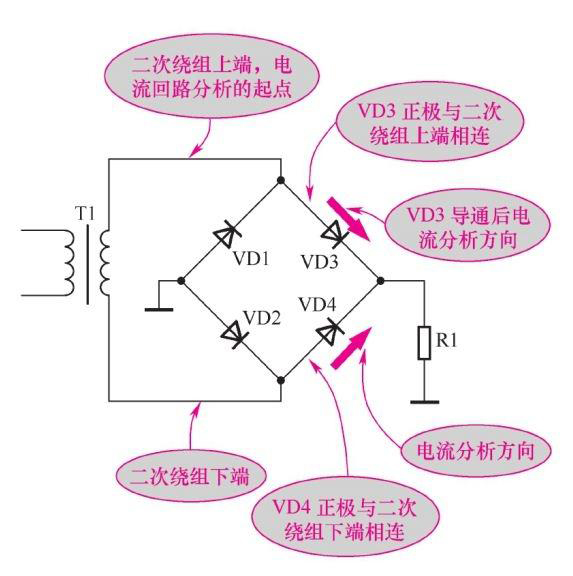

分析流过导通整流二极管的回路电流时，从二次绕组上端或下端出发，找出正极与绕组端点相连的整流二极管，进行电流回路的分析。

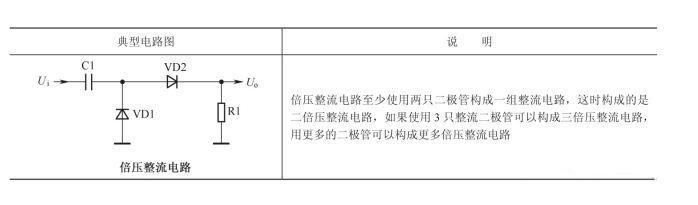

四、二倍压整流电路

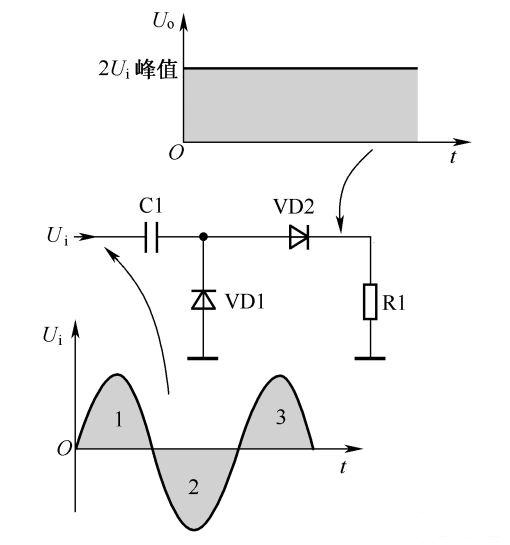

下图所示为典型的二倍压整流电路。

电路分析:

当交流输入电压负半周时，电压通过C1加到VD1负极，从而使VD1正向导通，这时会对C1进行充电，C1上充为右正左负的直流电压，此时VD2反向截止，负载电阻上没有输出电压。

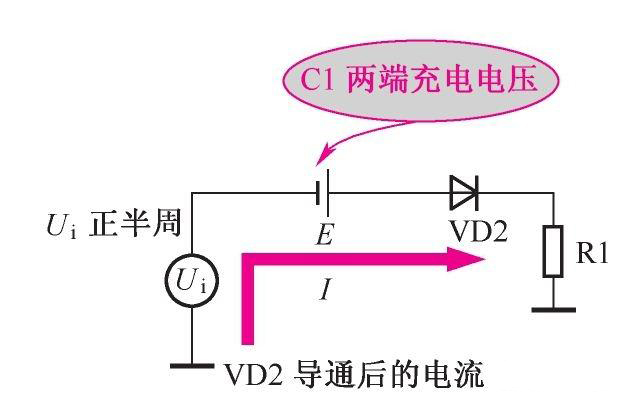

当交流输入电压正半周时，这一正半周电压通过C1加到VD1的负极，从而VD1反向截止。同时，这一输入电压的正半周电压和C1上充到的电压方向一致，都是右正左负，即这两个电压串联起来了，这时VD2处于正向导通状态，负载电阻上就得到了两个电压之和，也就是交流电压峰值电压两倍的直流电压，这就是二倍压的形成。
