低压继电器基础知识分析

低压继电器是一种根据特定输入信号而动作的自动控制电器，其种类很多，有中间继电器、热继电器、时间继电器等类型。

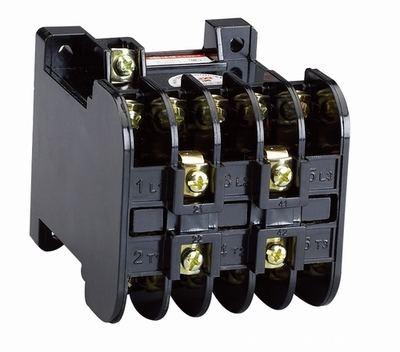

KM中间继电器通常用来传递信号和同时控制多个电路，也可用来直接控制小容量电动机或其他电气执行元件。中间继电器的结构和工作原理与交流接触器基本相同，与交流接触器的主要区别是触点数目多些，且触点容量小，只允许通过小电流。在选用中间继电器时，主要是考虑电压等级和触点数目。 FR热继电器下层金属膨胀系数大，上层的膨胀系数小。当主电路中电流超过容许值而使双金属片受热时，双金属片的自由端便向上弯曲超出扣板，扣板在弹簧的拉力下将常闭触点断开。触点是接在电动机的控制电路中的，控制电路断开便使接触器的线圈断电，从而断开电动机的主电路。

KT时间继电器通电延时空气式时间继电器利用空气的阻尼作用达到动作延时的目的。吸引线圈通电后将衔铁吸下，使衔铁与活塞杆之间有一段距离。在释放弹簧作用下，活塞杆向下移动。在伞形活塞的表面固定有一层橡皮膜，活塞向下移动时，膜上面会造成空气稀薄的空间，活塞受到下面空气的压力，不能迅速下移。当空气由进气孔进入时，活塞才逐渐下移。移动到最后位置时，杠杆使微动开关动作。延时时间即为从电磁铁吸引线圈通电时刻起到微动开关动作时为止的这段时间。通过调节螺钉调节进气孔的大小就可调节延时时间。 吸引线圈断电后，依靠复位弹簧的作用而复原。空气经出气孔被迅速排出。此时间继电器有两个延时触点：一个是延时断开的常闭触点，—个是延时闭合的常开触点，此外还有两个瞬动触点。

继电器

继电器（英文名称：relay）是一种电控制器件，是当输入量（激励量）的变化达到规定要求时，在电气输出电路中使被控量发生预定的阶跃变化的一种电器。它具有控制系统（又称输入回路）和被控制系统（又称输出回路）之间的互动关系。通常应用于自动化的控制电路中，它实际上是用小电流去控制大电流运作的一种“自动开关”。故在电路中起着自动调节、安全保护、转换电路等作用。

元件符号

因为继电器是由线圈和触点组两部分组成的，所以继电器在电路图中

继电器（图1）的图形符号也包括两部分：一个长方框表示线圈；一组触点符号表示触点组合。当触点不多电路比较简单时，往往把触点组直接画在线圈框的一侧，这种画法叫集中表示法。

电符号和触点形式：

继电器线圈在电路中用一个长方框符号表示，如果继电器有两个线圈，就画两个并列的长方框。同时在长方框内或长方框旁标上继电器的文字符号“J”。继电器的触点有两种表示方法：一种是把它们直接画在长方框一侧，这种表示法较为直观。另一种是按照电路连接的需要，把各个触点分别画到各自的控制电路中，通常在同一继电器的触点与线圈旁分别标注上相同的文字符号，并将触点组编上号码，以示区别。

触点形式

继电器的触点有三种基本形式：

1、动合型（常开）（H型）线圈不通电时两触点是断开的，通电后，两个触点就闭合。以合字的拼音字头“H”表示。

2、动断型（常闭）（D型）线圈不通电时两触点是闭合的，通电后两个触点就断开。用断字的拼音字头“D”表示。

3、转换型（Z型）这是触点组型。这种触点组共有三个触点，即中间是动触点，上下各一个静触点。线圈不通电时，动触点和其中一个静触点断开和另一个闭合，线圈通电后，动触点就移动，使原来断开的成闭合，原来闭合的成断开状态，达到转换的目的。这样的触点组称为转换触点。用“转”字的拼音字头“z”表示。

主要作用

继电器是具有隔离功能的自动开关元件，广泛应用于遥控、遥测、通讯、自动控制、机电一体化及电力电子设备中，是最重要的控制元件之一。

继电器一般都有能反映一定输入变量（如电流、电压、功率、阻抗、频率、温度、压力、速度、光等）的感应机构（输入部分）；有能对被控电路实现“通”、“断”控制的执行机构（输出部分）；在继电器的输入部分和输出部分之间，还有对输入量进行耦合隔离，功能处理和对输出部分进行驱动的中间机构（驱动部分）。

作为控制元件，概括起来，继电器有如下几种作用：

1）扩大控制范围：例如，多触点继电器控制信号达到某一定值时，可以按触点组的不同形式，同时换接、开断、接通多路电路。

2）放大：例如，灵敏型继电器、中间继电器等，用一个很微小的控制量，可以控制很大功率的电路。

3）综合信号：例如，当多个控制信号按规定的形式输入多绕组继电器时，经过比较综合，达到预定的控制效果。

4）自动、遥控、监测：例如，自动装置上的继电器与其他电器一起，可以组成程序控制线路，从而实现自动化运行。

主要分类

1.按继电器的工作原理或结构特征分类

1）电磁继电器：利用输入电路内电路在电磁铁铁芯

继电器

与衔铁间产生的吸力作用而工作的一种电气继电器。

2）固体继电器：指电子元件履行其功能而无机械运动构件的，输入和输出隔离的一种继电器。

3）温度继电器：当外界温度达到给定值时而动作的继电器。

4）舌簧继电器：利用密封在管内，具有触电簧片和衔铁磁路双重作用的舌簧动作来开，闭或转换线路的继电器

5）时间继电器：当加上或除去输入信号时，输出部分需延时或限时到规定时间才闭合或断开其被控线路继电器。

6）高频继电器：用于切换高频，射频线路而具有最小损耗的继电器。

7）极化继电器：有极化磁场与控制电流通过控制线圈所产生的磁场综合作用而动作的继电器。继电器的动作方向取决于控制线圈中流过的的电流方向。

8）其他类型的继电器：如光继电器，声继电器，热继电器，仪表式继电器，霍尔效应继电器，差动继电器等。

2、按继电器的外形尺寸分类

1）微型继电器

2）超小型微型继电器

3）小型微型继电器

注：对于密封或封闭式继电器，外形尺寸为继电器本体三个相互垂直方向的最大尺寸，不包括安装件，引出端，压筋，压边，翻边和密封焊点的尺寸。

3、按继电器的负载分类

1）微功率继电器

2）弱功率继电器

3）中功率继电器

4）大功率继电器

4、按继电器的防护特征分类

1）密封继电器

2）封闭式继电器

3）敞开式继电器

5、按继电器按照动作原理可分类

1）电磁型

2）感应型

3）整流型

4）电子型

5）数字型等

6、按照反应的物理量可分类

1）电流继电器

2）电压继电器

3）功率方向继电器

4）阻抗继电器

5）频率继电器

6）气体（瓦斯）继电器

7、按照继电器在保护回路中所起的作用可分类

1）启动继电器

2）量度继电器

3）时间继电器

4）中间继电器

5）信号继电器

6）出口继电器
