电位器的测试-好坏判别与主要的参数

返回列表来源:壹芯微 发布日期 2020-03-04 浏览:-

电位器的测试-好坏判别与主要的参数

电位器的命名规则同电阻的命名方法一样,只是以W字母开头。它的标注方法是均采用直标法,在电位器外壳上用字母和数字标志着它们的型号、标称功率、阻值、阻值与转角间的关系等。下面本文就来给大家讲一下电位器的测试,好坏判别以及其主要的参数有哪些?

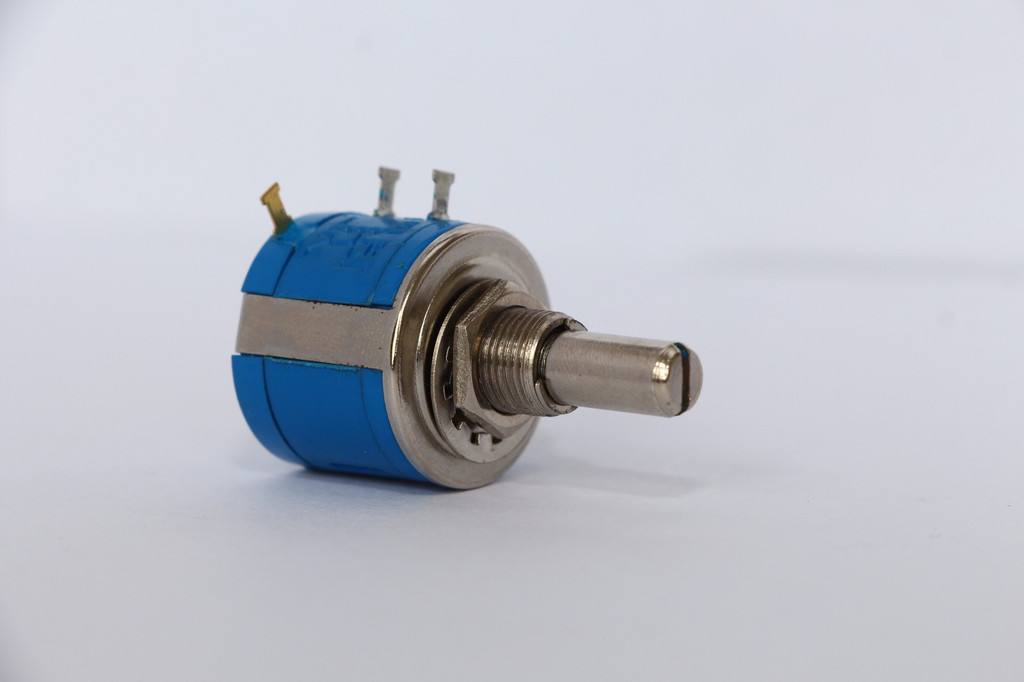

电位器

测试及好坏判别

对电位器的主要要求是:①阻值符合要求。②中心滑动端与电阻体之间接触良好,转动平滑。对带开关的电位器,开关部分应动作准确可靠、灵活。因此在使用前必须检查电位器性能的好坏。

1)阻值的测量:首先根据被测电位器阻值的大小,选择好万用表的合适电阻档位,测量一下阻值,即AC两端片之间的电阻值,与标称阻值比较,看二者是否一致。同时旋动滑动触头,其值应固定不变。如果阻值无穷大,则此电位器已损坏。

2)然后再测量其中心端与电阻体的接触情况,即BC两端之间电阻值。方法是万用表欧姆档在适当量程,测量过程中,慢慢旋转转轴,注意观察万用表的读数,正常情况,读数平稳地朝一个方向变化,若出现跳动、跌落或不通等现象,说明活动触点有接触不良的故障。

3)当中心端滑到首端或末端,理想状态下中心端与重合端的电阻值为0,在实际测量中,会有一定的残留值(一般视标称而定,一般小于5Ω),属正常现象。

主要参数

电位器的主要参数有标称阻值、 额定功率、分辨率、滑动噪声、阻值变化特性、耐磨性、零位电阻及温度系数等。

1)额定功率

电位器的两个固定端上允许耗散的最大功率为电位器的额定功率。使用中应注意额定功率不等于中心抽头与固定端的功率。电位器的额定功率是指在直流或 交流电路中,当大气压为87~107kPa,在规定的额定温度下长期连续负荷所允许消耗的最大功率。

2)标称阻值

标在产品上的名义阻值,其系列与电阻的系列类似。

3)允许误差等级

实测阻值与标称阻值误差范围根据不同精度等级可允许±20%、±10%、±5%、±2%、±1%的误差。精密电位器的精度可达0.1% 。

4)阻值变化规律

指阻值随滑动片触点旋转角度(或滑动行程)之间的变化关系,这种变化关系可以是任何函数形式,常用的有直线式、对数式和反转对数式(指数式)。在使用中,直线式电位器适合于作分压器;反转对数式(指数式)电位器适合于作收音机、录音机、电唱机、电视机中的音量控制器。维修时若找不到同类品,可用直线式代替,但不宜用对数式代替。对数式电位器只适合于作音调控制等 。
