电路简化的基本原则及步骤介绍

电路简化的基本原则

一些复杂电路可以通过如下原则进行简化：

第一：不计导线电阻，认定R线≈0。有电流流过的导线两端电压为零，断开时开关两端可以测得电压（电路中没有其他断点）。

第二：开关闭合时等效于一根导线；开关断开时等效于断路，可从电路两节点间去掉。开关闭合有电流流过时，开关两端电压为零，断开时开关两端可以测得电压（电路中没有其他断点）。

第三：电流表内阻很小，在分析电路的连接方式时，有电流表的地方可看作一根导线。

第四：电压表内阻很大，在分析电路的连接方式时，有电压表的地方可视作断路，从电路两节点间去掉．

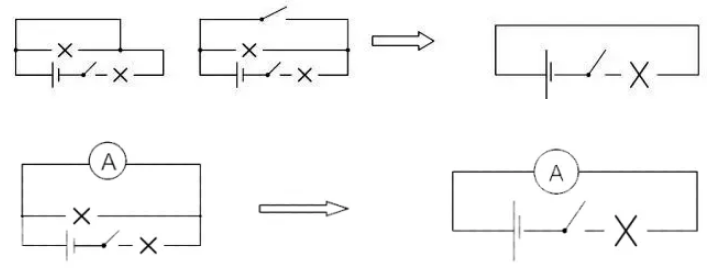

第五：用电器（电阻）短路：用电器（电阻）和导线（开关、电流表）并联时，用电器中无电流通过（如下图示），可以把用电器从电路的两节点间拆除（去掉）。

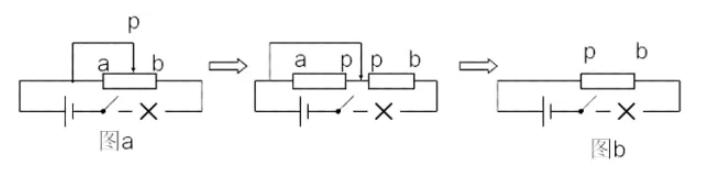

第六：滑动变阻器Pa段被导线（金属杆）短接不工作，去掉Pa段后，下图a变为图b。

第七：根据串、并联电路电流和电压规律“串联分压、并联分流”分析总电流、总电压和分电流、分电压的关系。

第八：电流表和哪个用电器串联就测哪个用电器的电流，电压表和哪个用电器并联就测哪个用电器的电压。判断电压表所测量的电压可用滑移法和去源法。

第九：电压表原则上要求并联在电路中，单独测量电源电压时，可直接在电源两端。

一般情况下，如果电压表串联在电路中，测得的电压是电源两端电压（具体情况见笔记）。电流表直接接在电源两端会被烧坏，且让电源短路，烧坏电源。

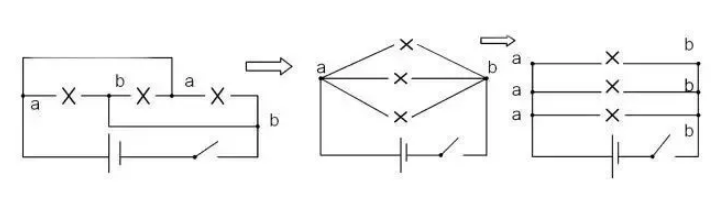

第十：如果导线上（节点之间）没有用电器（开关，电流表除外），那么导线上的各点可以看做是一个点，可以任意合并、分开、增减。（此法又称节点法）例如：

电路简化步骤

第一步：按照题目要求将断开的开关去掉，将闭合的开关变成导线。

第二步：将电流表变成导线（视具体情况也可保留）。

第三步：去掉电压表。

第四步：合并（或者换位）导线上的节点。（此步骤在电路中用电器比较多，且相互纠结时，采用）

第五步：画出等效电路图，判断各用电器是串联还是并联。

第六步：在原电路中利用原则七、八判断电流表和电压表各测量哪个用电器的电流和电压。

第七步：将电压表和电流表添加到等效电路图中，分析各电流表和电压表示数之间的关系。
