电路分析，异步电路与同步电路的区别

什么是异步和同步电路？

异步电路

如果高MOSFET与低MOSFET同步，我们可以在一些应用中发现它们被称为直接开关管，即高端和低侧MOSFET。

同步电路

同步是一种新技术，它使用MOSFET（一种具有非常低导通电阻的特殊功率元件）来代替整流二极管，然后降低整流器损耗。它可以大大提高DC/DC转换器的效率，并且没有由肖特基势垒引起的阈值电压。功率MOSFET是一种电压控制器件，在导通状态下具有线性电压电流特性。当功率MOSFET用作整流器时，栅极电压必须与整流电压的相位同步才能实现整流功能，因此称为同步整流器。

异步电路与同步电路的区别

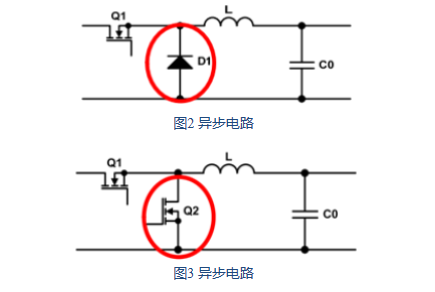

上部和下部晶体管都使用场效应晶体管的电路是同步的，并且只有一个上部晶体管（开关管）的电路是异步的。例如，看这两个降压电路，如下图所示：初级功率电平的功率开关是我们常见的如图2所示，下部反激二极管变成开关，称为异步场效应晶体管（FET），如图3所示。

也就是说，图2显示了一个异步电路，图3显示了一个同步电路。

再比如：

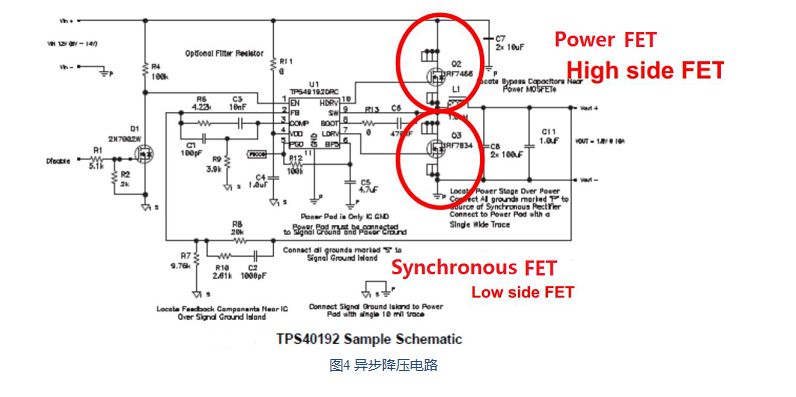

外围有一个控制器，上面有两个上下MOS晶体管，上部晶体管可以用作功率晶体管，下部晶体管可以用作同步FET，因此我们可以说它是一个同步Buck电路。
