电路分享，电源极性检测电路

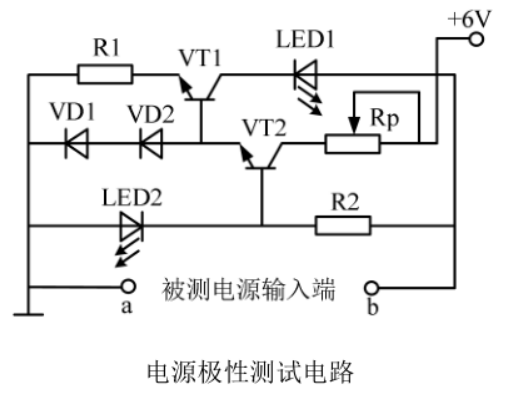

如图所示的电源极性测试电路，通过LED1和LED2的亮灭指示被测电源输入端的极性。

电源极性检测电路工作原理：

（1）a点接高电位，b点接低电位——LED2发光

①NPN三极管VT1发射极接高电平——三极管VT1处于截止状态，LED1熄灭；

②二极管VD1的N端接高电平（二极管VD1、VD2截止）——PNP三极管VT2处于截止状态；

③发光二极管LED2的P端接高电平，LED2和R2形成回路，LED2放光，若增大R2，LED2亮度变暗（经过LED2的电流变小）。

（2）a点接低电位，b点接高电位——LED1发光

①发光二极管LED2的P端接低电平——发光二极管LED2截止；

②三极管VT2有基极电流（电流从b到R2），三极管VT1有基极电流（电流来自VT2发射极）——两个三极管处于导通状态；

③VD1和VD2导通后有钳位作用，VT1的基极电位始终为1. 4V；

④Rp阻值增大或者被测电源的电源增大，三极管VT1的基极电流始终不变，LED1亮度基本不变。
