电路分析,低电平复位电路介绍

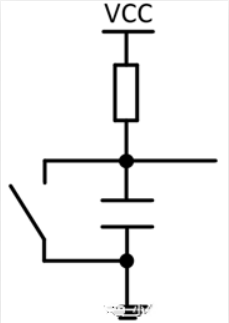

复位电路是单片机最小系统的核心电路之一,下图就是一个简单的低电平复位电路。我们简单分析一下该电路的实现原理。
1、电阻的作用
在该电路中, 电阻的主要作用是实现上拉功能 ,以确保在按键没有被按下的情况下,单片机复位引脚的电平一直保持在高电平状态。其实现上拉功能的原理可以从单片机I/O的输入等效模型来分析。

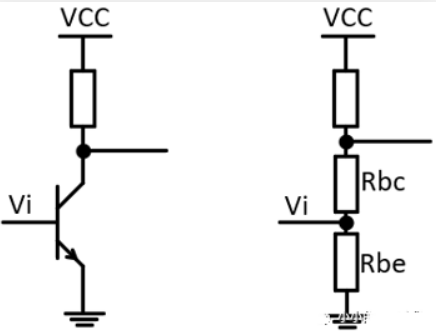

下图是I/O的输入等效模型,由于PN结的阻抗Rbc、Rbe是很大的, 因此此时的输入电平Vi是不确定的状态 ,有可能是低电平,也有可能是高电平。

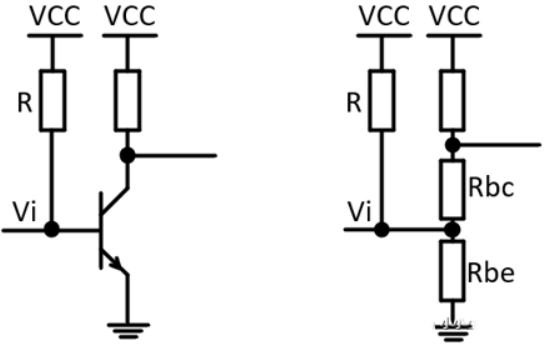

但是,在接上上拉电阻之后情况就不一样了,Rbc阻抗很大,与R并联之后总阻抗接近R,此时就相当于电阻R与Rbe串联,根据串联分压原理,由于Rbe阻抗很大,因此输入电平Vi就接近于VCC, 输入被稳定在了高电平 。
2、电容的作用
(1)上电复位
电容的第一个作用是实现上电复位,当电路刚通电时,由于时间常数τ的存在,复位引脚的电平在上电瞬间是低电平,之后缓慢上升为高电平,实现复位功能。
(2)按键消抖
由于电容两端的电压不能突变,因此,利用电容可以实现按键的硬件消抖。
