电路板如何加肖特基二极管

以肖特基二极管SS14型为例，它的电流是1A电压是40V的肖特基二极管，此电路输入电压应该小于40V，可能为12V输入。肖特基二极管又称为快恢复二极管，特点是是工作速度快，电流大，但反向耐压小，具有单向导电性，最显著的特点为反向恢复时间极短，因此多用作高频、低压、续流二极管、保护二极管等场合。

防输入反接保护电路一般是利用二极管的单向导电性或者利用MOS管，可以这样实现：

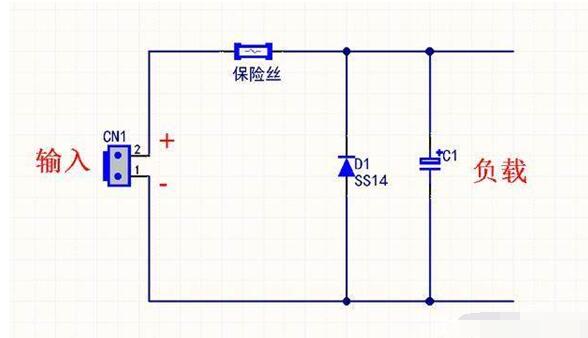

1、利用二极管的单向导电性来实现防输入电压反接，这样的电路好简单，成本也比较低，但是会一点损耗，因为二极管有压降，SS14至少有0.2压降，不过还好，肖特基二极管的优点本身在于在于正向偏置电压较低，不像有些二极管压降比较大。但有一个问题就是万一电源真的反接后二极管导通会直接短路，因此此类电路一般都要在前面加保险丝，如果实在没有保险丝可以加0欧姆电阻代替保险，这样反接后更换保险管或者电阻即可，有条件的话加自恢复保险丝即可。

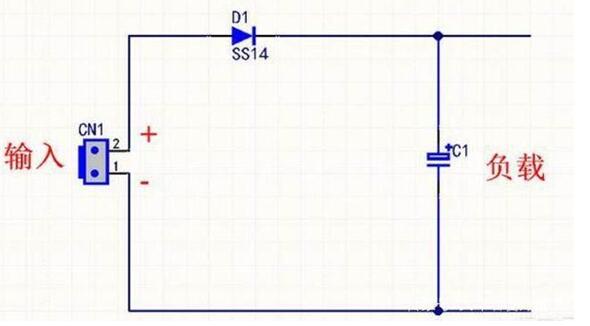

2、有时候还可以这样接，电源反向时二极管截止切断电路
