电感量基础知识详细分析

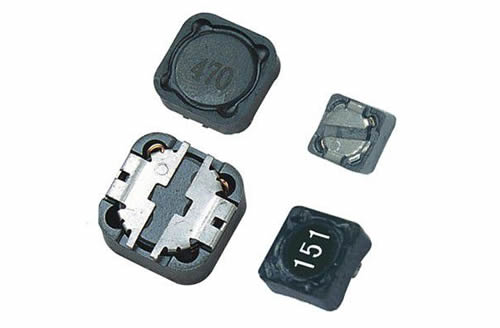

电感：电感也称自感系数，是表示电感原件自感应能力的一种物理量。当通过一个线圈的磁通发生变化时，线圈中便会产生电势，这是电磁感应现象。所产生的电势称感应电动势，电动势大小正比于磁通变化的速度和线圈匝数。电感量的基本单位为H（亨），还有毫亨（mH），微亨（μH）。1H=10^3mH=10^6μH

计算公式

电感量计算公式：线圈公式

阻抗（ohm）=2*π*F（工作频率）*电感量（mH），设定需用360ohm阻抗，因此：

电感量（mH）=阻抗（ohm）÷2π÷F（工作频率）=360÷2π÷7.06=8.116mH

据此可以算出绕线圈数：

圈数=[电感量*{（18*圈直径（吋））+（40*圈长（吋））}]÷圈直径（吋）

e.g圈数=[8.116*{（18*2.047）+（40*3.74）}]÷2.047=19圈。

空心电感计算公式

L（mH）=（0.08D.D.N.N）/（3D+9W+10H）

D------线圈直径

N------线圈匝数

d-----线径

H----线圈高度

W----线圈宽度

单位分别为毫米和mH。

空心线圈电感量计算公式

l=（0.01*D*N*N）/（L/D+0.44）

线圈电感量l单位：微亨

线圈直径D单位：cm

线圈匝数N单位：匝

线圈长度L单位：cm

频率电感电容计算公式

l=25330.3/[（f0*f0）*c]

工作频率：f0单位：MHZ本题f0=125KHZ=0.125

谐振电容：c单位：PF本题建义c=500…1000pf可自行先决定，或由Q

值决定

谐振电感：l单位：微亨

线圈电感的计算公式

1.针对环行CORE，有以下公式可利用：（IRON）

L=N2.ALL=电感值（H）

H-DC=0.4πNI/lN=线圈匝数（圈）

AL=感应系数

H-DC=直流磁化力I=通过电流（A）

l=磁路长度（cm）

l及AL值大小，可参照Microl对照表。例如：以T50-52材，线圈5圈半，其L值为T50-52（表示OD为0.5英吋），经查表其AL值约为33nH

L=33.（5.5）2=998.25nH≒1μH

当流过10A电流时，其L值变化可由l=3.74（查表）

H-DC=0.4πNI/l=0.4×3.14×5.5×10/3.74=18.47（查表后）

即可了解L值下降程度（μi%）

2.经验公式

L=（k*μ0*μs*N2*S）/l

其中

μ0为真空磁导率=4π*10（-7）。（10的负七次方）

μs为线圈内部磁芯的相对磁导率，空心线圈时μs=1

N2为线圈圈数的平方

S线圈的截面积，单位为平方米

l线圈的长度，单位为米

k系数，取决于线圈的半径（R）与长度（l）的比值。

计算出的电感量的单位为亨利。

检测

1.电感值

色环电感值通过Q仪器，LCR仪器或者阻抗分析器来测试，固定电感器用于信号：在直接读出电感值或者指定频率情况下使用Q仪器。在高电流线路中使用的电感器：1KHZ或者100KHZ

2.Q值

无负荷的Q值通过Q仪器、LCR仪器或者阻抗分析器来测试，测试频率是在电感值已经测试或者在指定的不同的频率之间确定。但是，对于高电流线路感应器而言，组坑是通过测定的，而且Q值可以忽略。

3.直流电阻

使用数码万能表进行测试

4.自谐振频率

使用Q仪表，阻抗分析器或者网络分析器进行测试。
