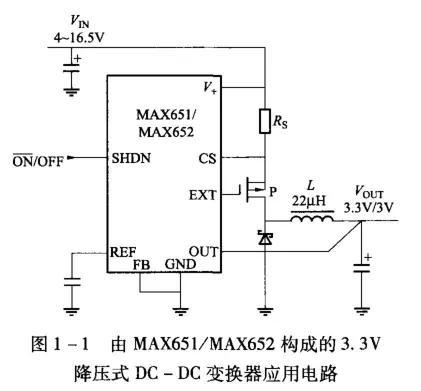

由MAX651/MAX652构成的3V/3.3V降压式DC - DC变换器应用电路如图1所示。电源输入电压4~16.5V。
图1

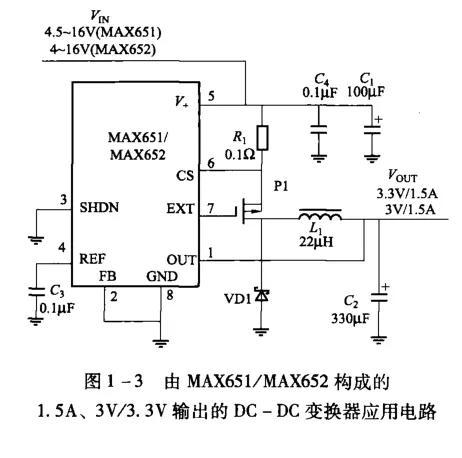

由MAX651/MAX652构成的1.5A、3V/3.3V输出的 DC–DC变换器应用电路如图2所示。为了消除由于大电流和快速功率开关波形所引起的噪声辐射,将快速续流二极管的阳极、输入滤波电容和输出滤波电容接地端所引起的接地噪声降低到最小,这些接地应连接到一个采用PCB制作好的接地板上。另外,从外部分压器输出端连接到FB端的引线应最短,从V+到GND之间所连接的0.1uF的滤波电容应尽可能地靠近这两端之间。
图2

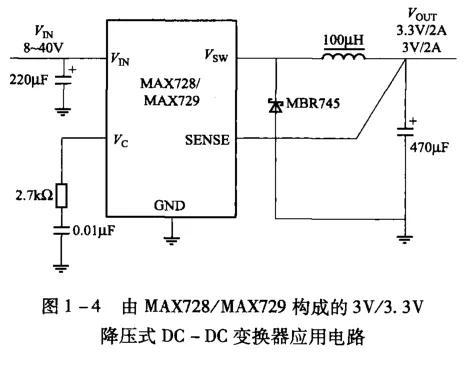

由MAX728/MAX729构成的3V/3.3V降压式DC-DC变换器应用电路如图3所示。该应用电路的输人电源电压可高达40V,工作频率可高达100kHz,输出电流可高达2A,静态工作电流仅为8.5mA。采用该芯片构成应用电路时外部仅需要4个元器件。
图3

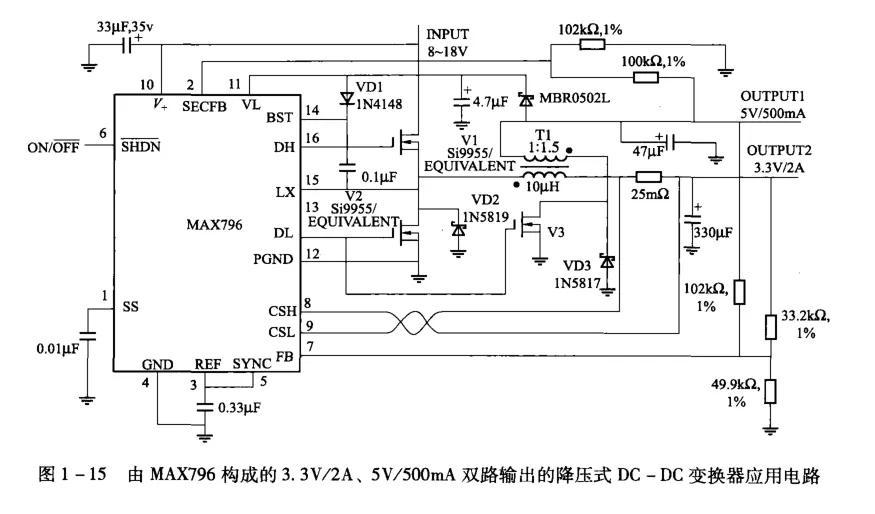

由MAX796构成的3.3V/2A、5V/500mA双路输出的降压式DC-DC变换器应用电路如图4所示。该应用电路的输入电源电压范围为4.5~30V,转换效率可高达95% ,输出电流可高达10A,工作频率可设置为150kHz或300kHz,静态工作电流仅为375uA。另外,该应用电路具有关闭模式的微功耗状态,且电流仅为1uA。
图4

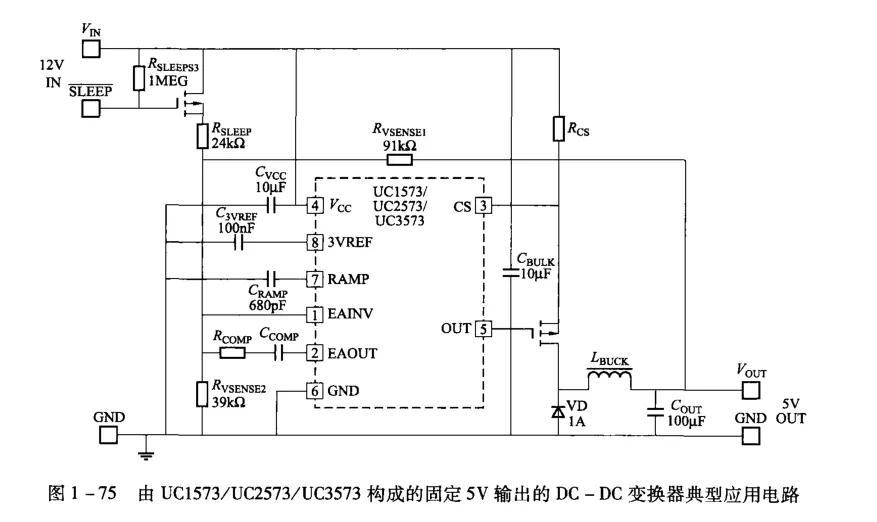

由UC1573/UC2573/UC3573构成的固定5V输出的 DC- DC变换器典型应用电路如图5所示。该应用电路的输入电源电压范围为4.75 ~30V,工作频率可通过改变电容Cramp的容量而在10 ~200kHz的范围内调节。该电路具有电流反馈控制模式、欠压关闭保护功能和微功耗的睡眠工作模式。
图5

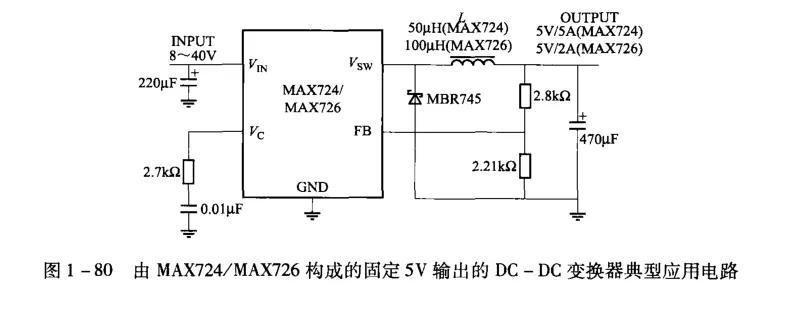

由MAX724/MAX726构成的固定5V输出的 DC-DC变换器典型应用电路如图6所示。该应用电路的输入电源电压可高达40V,输出电流对于MAX724为5A,对于MAX726为2A,工作频率可高达100kHz,静态工作电流仅为8.5mA。
图6

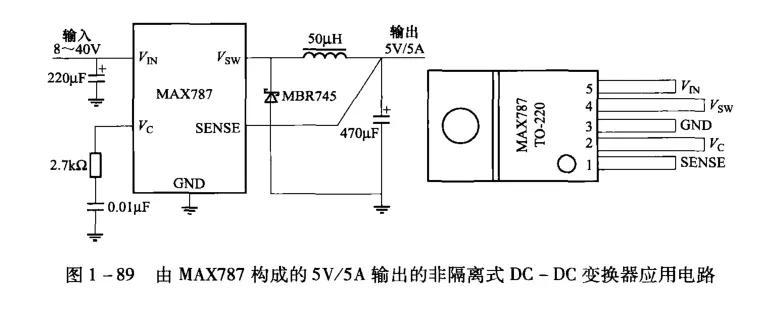

由MAX787构成的5V/5A输出的非隔离式DC- DC变换器应用电路如图7所示。该应用电路的输入电源电压范围为4.5~ 30V,负载调整率为±0.4%,线性调整率为0.06%/V,转换效率可高达96%,工作频率可在150kHz/300kHz之间进行设置,静态工作电流仅为1.2mA。该应用电路具有可控制式软启动功能和工作电流仅为1uA的关闭控制功能。
图7

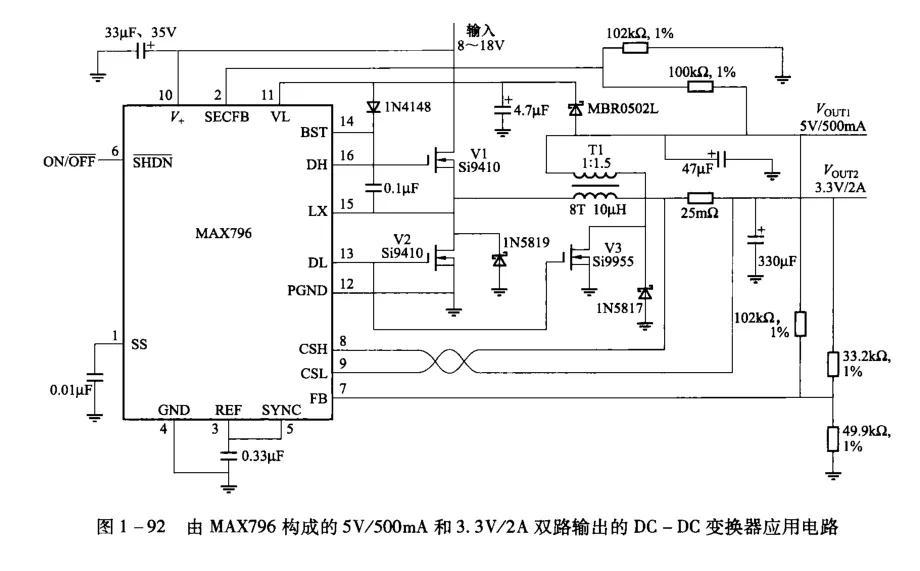

由MAX796构成的5V/500mA和3.3V/2A双路输出的DC-DC变换器应用电路如图8所示。
图8
