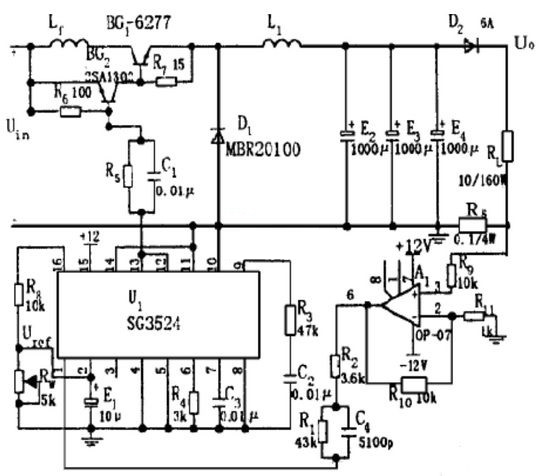

采用开关电源的开关恒流源电路构成如图2.3.2所示。BG1为开关管，BG2为驱动管， RL为负载电阻， RS为取样电 阻， SG35 24为脉宽调制控制器， L1、E2、E3、E4为储能元件， RW提供基准电压Uref。 图采用开关电源的开关恒流源工作原理：减小开关器件的导通损耗和开关损耗是提高电路效率的关键。为此，器件选择饱和压降小、频率特性好的开关三极管和肖特基续流二极管。

扼流圈L1的磁芯上再绕一个附加线圈，利用电磁反馈降低开关三极管的饱和压降，并采用合理的结构设计，使电路的分布参数得到有效的控制。当电源电压降低或负载电阻RL 降低时，则取样电阻RS 上的电压也将减少，则SG3524的12、13管脚输出方波的占空比增大，从而使BG1导通时间变长，使电压U0回升到原来的稳定值。BG1关断后，储能元件L1、E2、E3、E4保证负载上的电压不变。当输入电源电压增大或负载电阻值增大引起U0增大时，原理与前类同，电路通过闭环反馈系统使U0下降到原来的稳定值，从而达到稳定负载电流IL 的目的。
