场效应MOS管和最简单的CMOS逻辑门电路解析-壹芯微

返回列表来源:壹芯微 发布日期 2021-08-04 浏览:-

场效应MOS管和最简单的CMOS逻辑门电路解析-壹芯微

现代单片机主要是采用CMOS工艺制成的。

以N型管为例,2端为控制端,称为[栅极];3端通常接地,称为[源极];源极电压记作Vss,1端接正电压,称为[漏极],漏极电压记作VDD。要使1端与3端导通,栅极2上要加高电平。

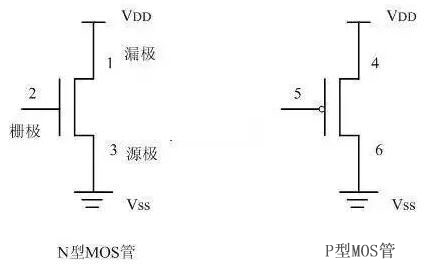

1、MOS管

MOS管又分为两种类型:N型和P型。如下图所示:

场效应MOS管和最简单的CMOS逻辑门电路解析-壹芯微

以N型管为例,2端为控制端,称为[栅极];3端通常接地,称为[源极];源极电压记作Vss,1端接正电压,称为[漏极],漏极电压记作VDD。要使1端与3端导通,栅极2上要加高电平。

对P型管,栅极、源极、漏极分别为5端、4端、6端。要使4端与6端导通,栅极5要加低电平。

在CMOS工艺制成的逻辑器件或单片机中,N型管与P型管往往是成对出现的。同时出现的这两个CMOS管,任何时候,只要一只导通,另一只则不导通(即[截止]或[关断]),所以称为[互补型CMOS管]。


2、CMOS逻辑电平

高速CMOS电路的电源电压VDD通常为+5V;Vss接地,是0V。

高电平视为逻辑[1],电平值的范围为:VDD的65%~VDD(或者VDD-1.5V~VDD)

低电平视作逻辑[0],要求不超过VDD的35%或0~1.5V。

+1.5V~+3.5V应看作不确定电平。在硬件设计中要避免出现不确定电平。

近年来,随着亚微米技术的发展,单片机的电源呈下降趋势。

低电源电压有助于降低功耗。VDD为3.3V的CMOS器件已大量使用。在便携式应用中,VDD为2.7V,甚至1.8V的单片机也已经出现。将来电源电压还会继续下降,降到0.9V,但低于VDD的35%的电平视为逻[0],高于VDD的65%的电平视为逻辑[1]的规律仍然是适用的。

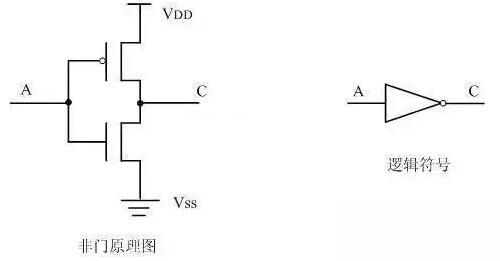

3、非门

场效应MOS管和最简单的CMOS逻辑门电路解析-壹芯微

非门(反向器)是最简单的门电路,由一对CMOS管组成。其工作原理如下:

A端为高电平时,P型管截止,N型管导通,输出端C的电平与Vss保持一致,输出低电平;A端为低电平时,P型管导通,N型管截止,输出端C的电平与VDD一致,输出高电平。

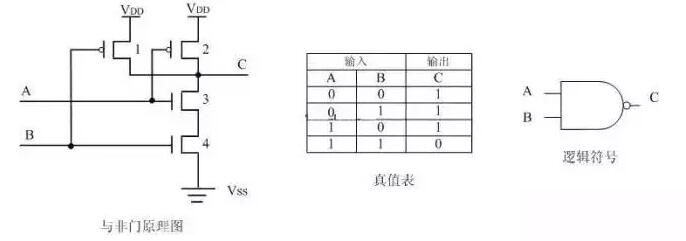

4、与非门

场效应MOS管和最简单的CMOS逻辑门电路解析-壹芯微

与非门工作原理:

①、A、B输入均为低电平时,1、2管导通,3、4管截止,C端电压与VDD一致,输出高电平。

②、A输入高电平,B输入低电平时,1、3管导通,2、4管截止,C端电位与1管的漏极保持一致,输出高电平。

③、A输入低电平,B输入高电平时,情况与②类似,亦输出高电平。

④、A、B输入均为高电平时,1、2管截止,3、4管导通,C端电压与地一致,输出低电平。

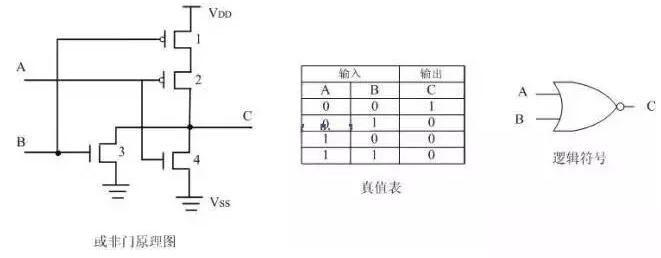

5、或非门

场效应MOS管和最简单的CMOS逻辑门电路解析-壹芯微

或非门工作原理:

①、A、B输入均为低电平时,1、2管导通,3、4管截止,C端电压与VDD一致,输出高电平。

②、A输入高电平,B输入低电平时,1、4管导通,2、3管截止,C端输出低电平。

③、A输入低电平,B输入高电平时,情况与②类似,亦输出低电平。

④、A、B输入均为高电平时,1、2管截止,3、4管导通,C端电压与地一致,输出低电平。


注:将上述[非]门[或非]门逻辑符号的输出端的小圆圈去掉,就成了[与]门、[或]门的逻辑符号。而实现[与]、[或]功能的电路图则必须在输出端加上一个反向器,即加上一对CMOS管,因此,[与]门实际上比[与非]门复杂,延迟时间也长些,这一点在电路设计中要注意。

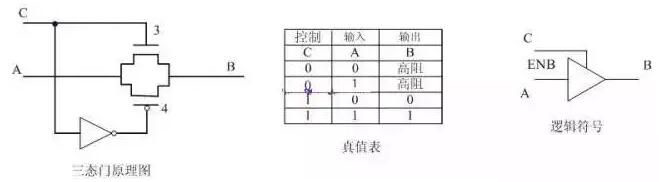

6、三态门

场效应MOS管和最简单的CMOS逻辑门电路解析-壹芯微

三态门的工作原理:

当控制端C为[1]时,N型管3导通,同时,C端电平通过反向器后成为低电平,使P型管4导通,输入端A的电平状况可以通过3、4管到达输出端B。

当控制端C为[0]时,3、4管都截止,输入端A的电平状况无法到达输出端B,输出端B呈现高电阻的状态,称为[高阻态]。

这个器件也称作[带控制端的传输门]。带有一定驱动能力的三态门也称作[缓冲器],逻辑符号是一样的。

注:从CMOS等效电路或者真值表、逻辑表达式上都可以看出,把[0]和[1]换个位置,[与非]门就变成了[或非]门。对于[1]有效的信号是[与非]关系,对于[0]有效的信号是[或非]关系。


上述图中画的逻辑器件符号均是正逻辑下的输入、输出关系,即对[1](高电平)有效而言。而单片机中的多数控制信号是按照负有效(低电平有效)定义的。例如片选信号CS(Chip Select),指该信号为[0]时具有字符标明的意义,即该信号为[0]表示该芯片被选中。因此,[或非]门的逻辑符号也可以画成下图。


7、组合逻辑电路

场效应MOS管和最简单的CMOS逻辑门电路解析-壹芯微

[与非]门、[或非]门等逻辑电路的不同组合可以得到各种组合逻辑电路,如译码器、解码器、多路开关等。

组合逻辑电路的实现可以使用现成的集成电路,也可以使用可编程逻辑器件,如PAL、GAL等实现。
