场效应管的代换规则跟互换介绍

MOS管的N沟道与P沟道之间的关系

纯半导体的导电性能很差，但是可以通过加入一些特殊的杂质增强其导电能力。N型MOSFET会引入额外可移动的负电荷（电子），此时为N型（N沟道）参杂，在N型MOSFET中电子为多数载流子，空穴为少数载流子。P型MOSFET在半导体中产生带正电荷的空穴，此时为P型（P沟道）参杂，在P型MOSFET中空穴为多数载流子，电子为少数载流子。

MOS管P管N管区分方法

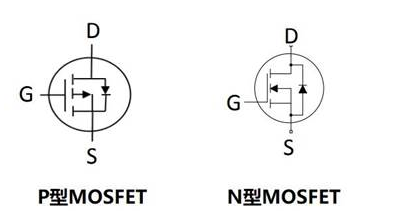

P型MOSFET和N型MOSFET的结构如下图所示：

从这两张图的对比可知，对于P型MOSFET，其寄生体二极管的阳极与漏极相连，阴极与源极相连；而对于N型MOSFET，其寄生体二极管的阳极与源极相连，阴极与漏极相连。P型MOSFET和N型MOSFET的体二极管的阴阳极连接刚好相反。因此P型MOSFET和N型MOSFET，虽然从外观上无法区分，但是用万用表测试其寄生体二极管的阴阳极与漏源极的连接关系，便可区分开来。

另外一种区分MOSFET是P型还是N型的方法是看开通该MOSFET，门极对源极是需要正电平还是负电平。

对于N型MOSFET，若要将其开通，需要门极对源极（VGS）加一个正电压（该电压需要高于该MOSFET的门限电压），例如+10V。而对于P型MOSFET，如要将其开通，需要门极对源极（VGS）加一个负电压（该负电压需要低于该MOSFET的门限电压），例如-10V。

n沟道场效应管和p沟道场效应管能互换吗

可以互换，但是要确保它们的参数（如电压、电流、功率等）相同，否则可能会导致电路故障。

场效应管的代换规则

1、场效应管的代换只需大小相同，分清N沟道和P沟道即可。

2、场效应管的代换中，功率大的场效应管可以代换功率小的场效应管。

3、场效应管的代换中，最好原值代换。
