CMOS电路中的阱

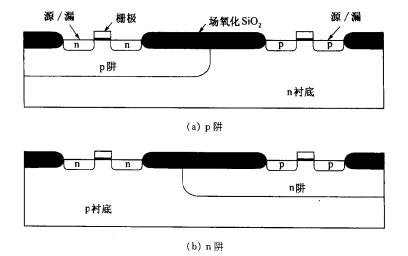

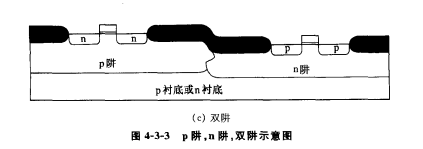

在CMOS电路的工艺结构中,应用在衬底上形成反型的阱是一大特点。已有的多种CMOS电路阱的类别,有p阱、n阱、双阱及倒转阱等(图4-3-3)。

CMOS电路中的阱-p阱

在a型衬底上,以离子注入掺杂使阱区域有足够的浓度,以补偿衬底上的n型掺杂并形成一个p阱区。n型起始材料的掺杂浓度也必须保证能使在其上制备的p沟器件特性符合要求(一般而言,其浓度约3X1014~1X1015 /cm3)。p阱的掺杂浓度也必须高于n型衬底浓度5~10倍。掺杂过浓也将损害n沟器件的性能,例如使迁移率降低，漏源区结电容增加，使体效应的敏感度增加。

因为p阱CMOS是最早实际制造的CMOS电路所采用的技术,已被工业界广泛采用了许多年，因而积累了丰富的经验,是非常成熟的。

采用p阱比n阱有如下几项优点:

(1)在纯静态逻辑电路中,p阱是一种较好的选择。在这类电路中两种型号的MOS器件间的良好平衡是十分有益的。

(2)在某些需要p型隔离区的场合甚为有利(如需制作npn晶体管等场合)。

(3)由于p阱比n阱具有更少的场反型问题的影响，故更易于制造。

(4)p阱CMOS在SRAM制造中更好,因为用NMOS器件作为贮存单元的增益较高,对于单元信息的读出和检测更为有利。

(5)在倒转阱的结构中，掺硼的p阱比掺磷、砷的n阱更为深入衬底,较易形成掺杂离子的倒转分布。

CMOS电路中的阱-n阱

在p型衬底上重掺杂以形成n阱。具有制备p型衬底上NMOS经验的公司,才会将n阱作为CMOS工艺的另一种选择。本技术有若干缺点:

(1)比p阱CMOS具有更大的场反型问题,(2)应用n阱较难制备纯静态、高性能的逻辑电路。

CMOS电路中的阱-双阱

在轻掺杂衬底上,形成两个隔开的n阱和p阱。衬底可以是轻掺杂的n型或p型材料，或者在一重掺杂衬底上生长轻掺杂外延材料。不论何种衬底材料,其表面的掺杂浓度都大大低于以后将形成的p沟或n沟器件掺杂浓度。

双阱工艺对亚微米器件具有明显的优点。最重要之点是它有利于制作亚微米沟道,制作对称的n沟和p沟器件对0.5μm沟道长度以下的器件是有益的。此外,在亚微米尺寸，衬底体掺杂应大大提高以克服穿通并维持足够的阈值电压。

这样原来单阱时所带来的轻掺杂衬底的好处不复存在。双阱工艺却可以提供两种最佳的掺杂分布。另一个好处是:双阱工艺与外延衬底相结合,可以灵活地应用n+或p+型衬底而不致影响晶体管和电路的性能，也不致改变基本的工艺步骤。

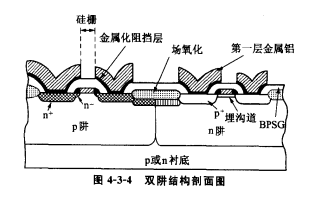

在不同的应用场合,需要采用不同型号的衬底和外延层,双阱工艺显然是很方便的。最后应指出,双阱工艺较易实现自对准沟道阻止注入,使n沟、p沟管的间距减小。详细的双阱剖面图如图4-3-4所示。

CMOS电路中的阱-倒转分布阱

普通的单阱或双阱,均先有离子注入硅片表面,然后在高温下向体内扩散形成。扩散过程既向纵向方向也向横向方向进行。这当然会影响器件的集成度。

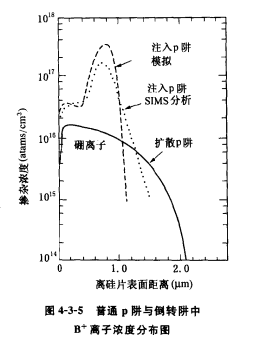

如果将高能离子直接垂直地向si片体内注入到一定深度，则无需再进行扩散,必使横向扩散将大大减少。这样的离子注入,其掺杂的峰值在硅片内一定深度,随着向表面靠近而衰减,图4-3-5示出了普通的P阱与倒转阱的B+离子浓度分布图。用这种方法形成的阱,称之为倒转分布阱(Retro-grade Well)。

除了能增加集成密度之外,它还具有下列优点:

1.对寄生的垂直双极型晶体管而言,倒转分布阱提供了一种减速场,对于消除CMOS电路中的闩锁效应(Latchup)是有益的。

2.减少垂直的穿通。

3.阱的底部电导率的增加也对保护电路防止闸流效应有益。

4.应用高能B+离子注入，能够获得p阱的高周值电压的场区。因为场氧化后,可直接注入B+离子,而先注入B+离子再生长场氧化层,使B+离子分凝到氧化物中去。

倒转分布阱的缺点是结电容和体效应大大增加。当应用非常高能量的离子注入形成倒转分布阱时,在漏源区的底部的掺杂浓度减少,从而减少了漏源区的结电容。

在倒转阱中,既有p型的也有n型的。但更广泛应用的是p型倒转阱。因为硼离子的射程较砷、磷离子要大得多,形成n型阱需要用700keV的砷,磷离子注入器，而硼离子注入器只需200~400keV。

在亚微米领域,双阱和倒转阱应用得更为广泛，当然在工艺过程方面更为复杂，同时增加了成本。

在工艺设计方面,首先要决定选择何种阱工艺。随后,决定隔离的方法,阱的深度,掺杂的分布。阱深将影响到阱之间的距离以及垂直的穿通电压。掺杂的分布情况将会影响到器件的互导、阈值电压、漏源间穿通电压、结电容、载流子迁移率、漏/源到衬底间的击穿电压、体效应的灵敏度以及热载流子效应等。
