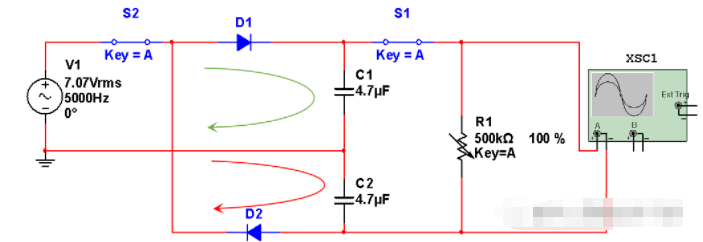

2倍压全波整流：

电源正半周，交流电通过D1给C1充电，如绿色箭头指示，充电至交流最大值，这里是10伏，当然充到这个最大值需要多个交流周期，和负载和电容容量有关。电源负半周，交流电通过D2给C2充电，充电至交流最大值。所以R1两端电压为两倍交流最大值。这里仿真结果19伏左右。因为交流正负半周都为负载供电，所以是全波整流，相比半波整流输出能力强一些。

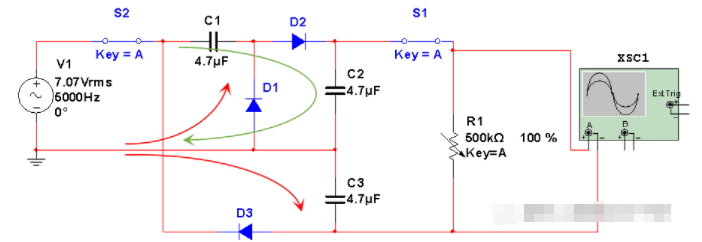

3倍压电路：

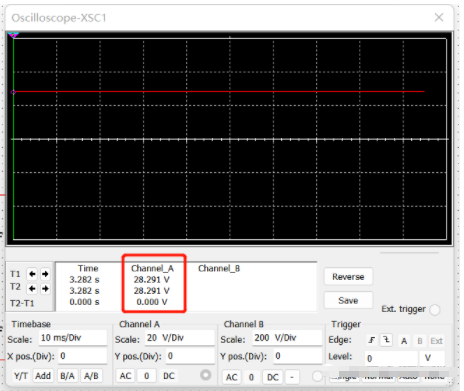

电源负半周，交流电通过D1给C1充电，同时给C3充电，如红色箭头指示，都充电至交流最大值，这里是10伏。电源正半周，交流电通过C1和D2给C2充电，如绿色箭头指示，充电至两倍交流最大值。所以R1两端电压为三倍交流最大值。这里仿真结果28伏多，C2两端电压比C3高一倍。这里交流正负半周都为负载供电，也可以称作全波整流。
