不同类型二极管的功能介绍

返回列表来源:壹芯微 发布日期 2024-01-18 浏览:-

不同类型二极管的功能介绍

开关二极管是半导体二极管的一种,是为了在电路上进行“开”、“关”而特殊设计制造的一类二极管,开关二极管由导通变为截止或截止变为导通所需的时间比一般二极管短。

晶体二极管性能参数

最大整流电流Idm:二极管连续工作允许通过的最大正向电流;电流过大,二极管会因过热烧毁;大电流整流可加装散热片。

最大反向电压Urm:Urm一般小于反向击穿电压,选规格以Urm为准,并留有余量;过电压易损坏二极管。

反向饱和电流Is:二极管外加反向电压时的电流值;Is反向击穿前很小,变化也很小;Is会随温度的升高而升高,一般地,常温下硅管Is<1μA,锗管Is=30~300μA。

最高工作频率Fm:指二极管能保持良好工作特性的最高工作频率。

不同用途的二极管差异

整流二极管

大部分二极管所具备的电流方向性我们通常称之为“整流(Rectifying)”功能,

将交流电能转变为直流电能。

面接触结构,多采用硅材料,能承受较大的正向电流和较高的反向电压。性能较稳定,但因结电容较大,不宜工作在高频电路中,所以不能作为检波管使用。有金属和塑料封装。

检波二极管

检波二极管是用于把叠加在高频载波上的低频信号检出来的器件,它具有较高的检波效率和良好的频率特性。

锗材料点接触型、工作频率可达400MHz,正向压降小,结电容小,检波效率高,频率特性好,为2AP型。

类似点触型那样检波用的二极管,除用于检波外,还能够用于限幅、削波、调制、混频、开关等电路。也有为调频检波专用的特性一致性好的两只二极管组合件。

多采用玻璃封装或陶瓷外壳封装,以获得良好的高频特性。

开关二极管

关二极管是半导体二极管的一种,是为在电路上进行“开”、“关”而特殊设计制造的一类二极管。它由导通变为截止或由截止变为导通所需的时间比一般二极管短。

开关二极管的势垒电容一般极小,这就相当于堵住了势垒电容这条路,达到了在高频条件下还可以保持好的单向导电性的效果。

开关二极管从截止(高阻状态)到导通(低阻状态)的时间叫开通时间;从导通到截止的时间叫反向恢复时间;两个时间之和称为开关时间。一般反向恢复时间大于开通时间,故在开关二极管的使用参数上只给出反向恢复时间。开关二极管的开关速度是相当快的,像硅开关二极管的反向恢复时间只有几纳秒,即使是锗开关二极管,也不过几百纳秒。

开关二极管具有开关速度快、体积小、寿命长、可靠性高等特点,广泛应用于电子设备的开关电路、检波电路、高频和脉冲整流电路及自动控制电路中。

稳压二极管

稳压二极管,是指利用PN结反向击穿状态,其电流可在很大范围内变化而电压基本不变的现象,制成的起稳压作用的二极管。

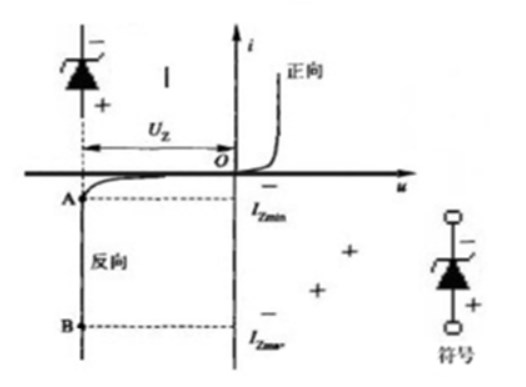

稳压二极管的伏安特性曲线的正向特性和普通二极管差不多,反向特性是在反向电压低于反向击穿电压时,反向电阻很大,反向漏电流极小。但是,当反向电压临近反向电压的临界值时,反向电流骤然增大,称为击穿。

变容二极管

变容二极管(Varactor Diodes)又称"可变电抗二极管"。材料多为硅或砷化镓单晶,并采用外延工艺技术。

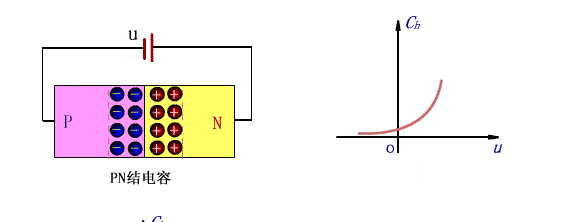

它一种利用PN结电容(势垒电容)与其反向偏置电压Vr的依赖关系及原理制成的二极管,其结构图如下。

变容二极管的作用是利用PN结之间电容可变的原理制成的半导体器件,在高频调谐、通信等电路中作可变电容器使用。

变容二极管属于反偏压二极管,改变其PN结上的反向偏压,即可改变PN结电容量。反向偏压越高,结电容则越少,反向偏压与结电容之间的关系是非线性的。

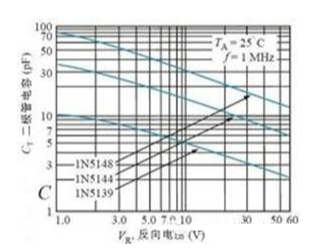

变容二极管的电容值与反向偏压值的关系图解:

反向偏压增加,造成电容减少;

反向偏压减少,造成电容增加;

反偏电压愈大,则结电容愈小。

发光二极管

发光二极管简称为LED。由含镓(Ga)、砷(As)、磷(P)、氮(N)等的化合物制成。

当电子与空穴复合时能辐射出可见光,因而可以用来制成发光二极管。砷化镓二极管发红光,磷化镓二极管发绿光,碳化硅二极管发黄光,氮化镓二极管发蓝光。因化学性质又分有机发光二极管OLED和无机发光二极管LED。

阻尼二极管

阻尼二极管类似于高频、高压整流二极管,其特点是具有较低有电压降和较高的工作频率,且能承受较高的反向击穿电压和较大的峰值电流。

阻尼二极管主要用在电视机中,作为阻尼二极管、升压整流二极管或大电流开关二极管使用。

二极管芯组

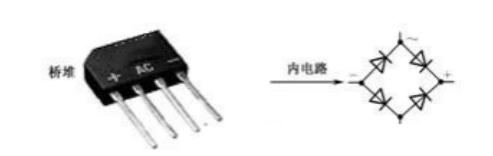

整流桥堆(半桥、全桥):

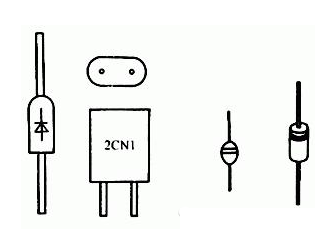

高压硅堆(多个硅二极管串联):

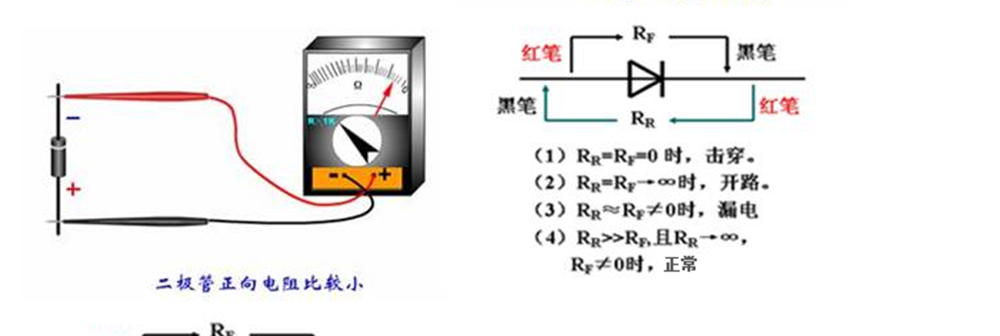

二极管的检测
