1：自动延时照明开关

夜晚离开房间，总要先关掉照明灯。可如果灯开关不在门口，那么关上灯再摸黑走到门口，十分不方便。

本文介绍的一种开关仅用9个元件，可方便地加在原来的开关上，使您的灯在关掉后延时几十秒钟，让您有充足的时间离开房间，免受摸黑之苦。

工作原理：电路原理如下图所示。A、B分别接在原开关两端。合上开关S时，交流电的正半周经D6、R2、R1、D1和可控硅控制极，触发可控硅导通;交流电的负半周经D4、R2、R1、D1和可控硅控制极，触发可控硅导通。可控硅导通后，相当于短路C、D两点，因而A、B两点也经过二极管和导通的可控硅闭合起来。此时照明灯亮。

断开开关S后，由于电容C1经R1、D1和可控硅控制极放电，使可控硅仍有触发电流维持导通。放电电流逐渐减小，一段时间后，可控硅截止，灯灭。此电路延时时间约为40～50秒。 元件选择：可控硅选最大电流1A、耐压400V的。D1、D3～D6可用1N4004。C1用耐压630V、35μF的彩电电容。如果合上开关S灯不亮，可适当减小R1的阻值。

2：声控音乐彩灯

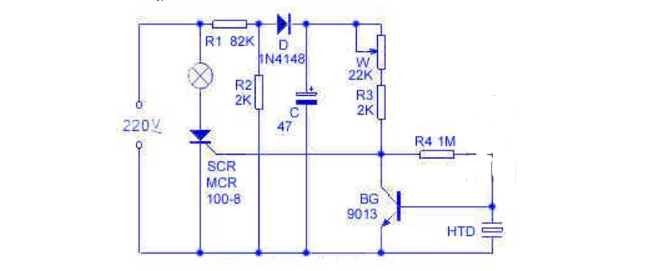

彩灯控制器的电路如下图，R1、R2、D和C组成电阻降压半波整波电路，输出约3V的直流电供SCR的控制回路用。压电陶瓷片HTD担任声-电换能器，平时调W使BG集电极输出低电平，SCR关断，彩灯不亮。当HTD接收到声波信号后，BG集电极电平升高，SCR即开通，所以彩灯能随室内收录机播出的音乐节奏而闪烁发光。

W可用来调节声控灵敏度，W由大调小时，声控灵敏度愈高，但W过小时，电灯常亮，这时就失去声控作用，使用调试时，将W由大逐渐调小至某一阻值时，电灯即点亮，再将W退回少许(即稍微调大)，电灯就熄灭，这时声控灵敏度最高，离HTD二三米远处普通谈话声就能使彩灯闪烁。如嫌灵敏度太高，只要将W调大些即可，电灯长亮不熄，表示BG的放大倍数β值过小，应更换β大些的三极管。电阻均为1/8W碳膜电阻。
