220V交流电的负载参数解析

如何用单片机控制220V交流电的通断？首先来说，220V交流电的负载是多大，是感性负载负载还是阻性负载，正常输出功率是多大等这些都要考虑进去。

对阻性负载和感性负载的控制

1、对于阻性负载

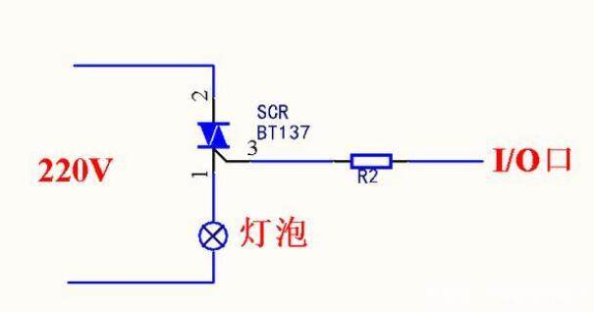

比如普通的灯泡，一般是30到40W左右，如果用220V交流电来控制通断，简单点的就用一个双向可控硅直接控制，BT137电流达到7A，耐压值600V，驱动灯泡足够了

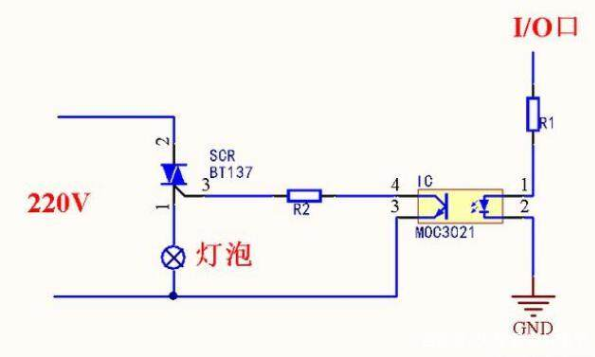

也可以加一个光耦：

2、对于感性负载

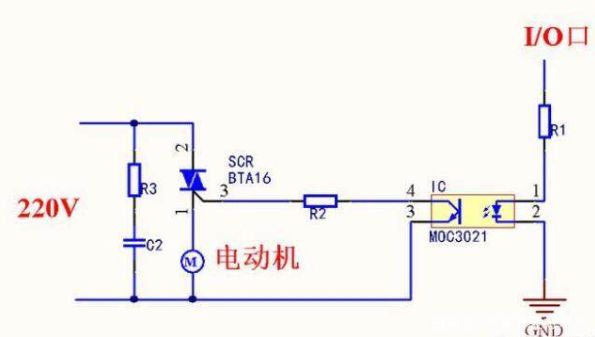

比如电动机，因为它的内部有线圈，100W的电动机在启动的时候可能达到1000W，因此这类电器电路就要加多一个 阻容吸收电路 ，必要时候同时加一个 压敏电阻 ，可以使10D471，根据实际间距选择合适的压敏电阻，因为瞬导通时候电压很高，这样就有起到过压保护，以防一通电或者关断时候产生感应电动势产生的电压把可控硅击穿，有时候还会串联一个电感。

如何用单片机控制220V交流电的通断？

使用单片机控制220V交流电的通断，方法非常多。使用继电器是最方便的，但是继电器通断会有声音，很不好，而且继电器有次数限制，容易坏。下面提供几种方法，供大家参考：

（1）使用双向可控硅。 注意是交流电，使用双向可控硅而不是单向可控硅。

这种情况比较简单，但是电路可靠性不高，220V和单片机电源必须共地，电路故障很容易高压烧毁低压端的单片机。低压控制高压，最好做隔离，上图为使用光耦隔离的控制方式，也可以使用其它物理隔离芯片。

（2）使用三极管、MOS管的控制方式

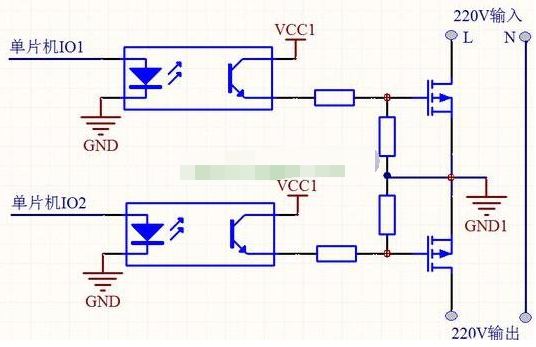

上图是使用MOS管作开关的电路原理图，因为是交流电，使用两个N沟道的MOS管背靠背连接，该图只是一部分示意图，真正的电路还有很多关键技术，比如采样交流电的极性、判断零点，实现过零开通、断开，以减少对设备的损耗。以及过流、短路保护，区分容性负载上电瞬间的波形与过流、短路波形的区别，防止误保护。使用三极管的原理也是类似的。
