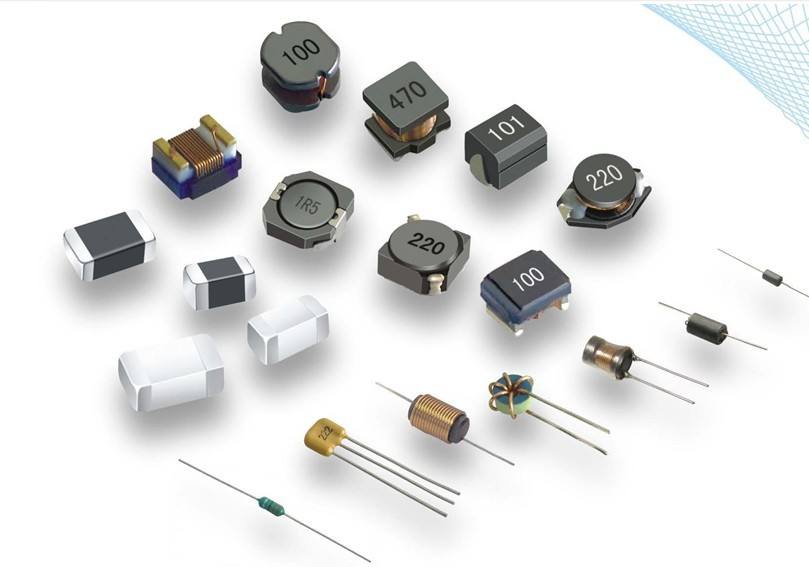

0欧姆电阻-磁珠-电感单点接地时区别介绍

首先说下为什么要接地，一般认为大地能够吸收所有电荷，能够始终保持稳定，是最终的地参考点，因此，只要是地，最终都要接在一起，并入大地，否则会形成“浮地”，存在压差，容易累积电荷，造成静电。

通常单点接地的方法有：

1、用磁珠连接；

2、用电容连接；

3、用0欧姆电阻连接；

4、用电感连接；

这四种接地的区别在于：

磁珠的等效电路相当于带阻限波器，只对某个频点的噪声具有显著的抑制左右，在使用时，需预先估计噪点的频率，选择相应的型号；对于未知或者不可预测的频率，比较鸡肋；

电容，通交阻直，容易造成“浮地”；

电感，体积较大，杂散参数较多，不可控因素过多；

0欧姆电阻，相当于很窄的电流通路，能够有效抑制环路电流，使噪声得到抑制，电阻在所有频带上都有衰减作用。

下面分别介绍下各个器件

磁珠

专用于抑制信号线、电源线上的高频噪声和尖峰干扰，还具有吸收静电脉冲的能力，以及吸收超高频信号，例如，PLL电路、振荡电路等。它具有很高的电阻率和磁导率，等效于电阻和电感串联，但电感值和电阻值随频率变化。磁珠的电路符合就是电感，但是型号上可以看出使用的是磁珠在电路上的功能，磁珠和电感的原理相同，只是不同频率罢了。

注：磁珠的单位欧姆而不是亨利1

电感

电感是储能元件，常用于电源滤波回路，侧重于抑制传导干扰，多用在LC振荡电流、中低频的电源滤波电路，其应用频率范围很少超过50MHz.

0欧姆电阻

0欧姆电阻用法较多，通常用于：

在电路板上作为预留，可以方便调试或兼容设计；

可以作为跳线用，例如想让某个线路不通，可以选择不焊接此电阻；

测量某电路耗电流，可以不贴这个电阻，用万用表电流档连通，方便测量耗电流；

单点接地

跨接电路

在高频信号下，充当电感或电容使用，主要解决EMC问题。
