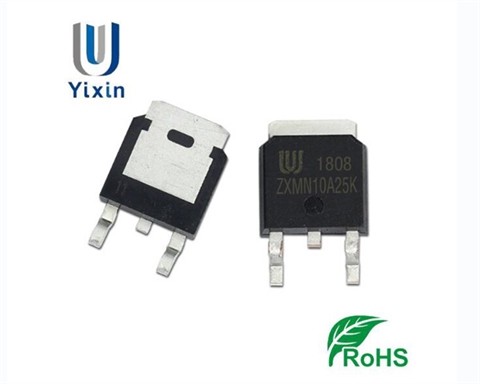

场效应MOS管ZXMN6A25K参数

PD最大耗散功率：4.25WID最大漏源电流：10.7AV(BR)DSS漏源击穿电压：60VRDS(ON)Ω内阻：0.05ΩVRDS(ON)ld通态电流：3.6AVRDS(ON)栅极电压：10VVGS(th)V开启电压：1~3VVGS(th)ld(μA)开启电流：250μA

ZXMN6A25K是一款N沟道增强型场效应管（MOSFET），主要用于低电压、高速开关应用场景。本文将详细介绍其应用场景和参数特点。

一、应用场景：

1. 电源管理系统：ZXMN6A25K常用于各种电源管理系统中，包括DC-DC转换器、负载开关和电池保护电路。由于其低导通电阻和快速开关特性，使其在高效能量传输和减少功耗方面表现出色。

2. 消费电子产品：在智能手机、平板电脑、笔记本电脑等消费电子产品中，ZXMN6A25K广泛应用于电源控制和管理电路。其紧凑的封装和高效的电流处理能力，使其成为这类产品的理想选择。

3. 工业自动化设备：在工业自动化设备中，ZXMN6A25K用于控制和驱动电机、继电器等负载。其高耐压和大电流处理能力，使其能在复杂的工业环境中稳定运行。

4. LED照明：ZXMN6A25K在LED照明驱动电路中也有应用，利用其低导通电阻和高效开关特性，提高了LED驱动电路的效率和可靠性。

5. 汽车电子：在汽车电子系统中，ZXMN6A25K被用于电源控制模块和电机驱动模块。其高耐压和高可靠性使其适用于汽车严苛的工作环境。

二、参数特点：

- 导通电阻低：ZXMN6A25K的典型导通电阻为25mΩ（VGS=10V时），这意味着它在导通状态下的损耗非常低，有助于提高整体电路效率，减少热量产生。

- 高耐压性：ZXMN6A25K的最大漏源电压（VDS）为60V，这使得它在需要较高电压耐受能力的应用中非常适用，能够在各种复杂环境下稳定工作。

- 大电流处理能力：该器件的连续漏极电流（ID）可达6A（在25°C环境温度下），突发电流更高，适合高电流需求的应用场合。
