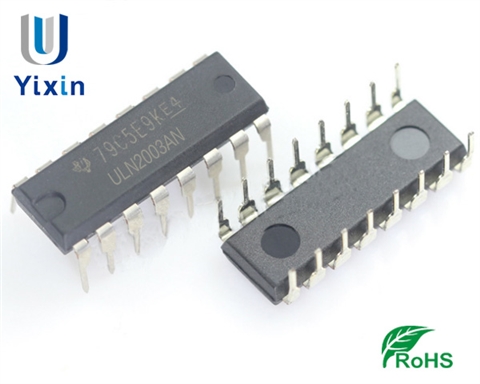

达林顿驱动IC芯片ULN2003AN参数

ULN2003AN是一款经典的高电压、大电流达林顿晶体管阵列，适用于需要控制多个负载的各种场景。该芯片在工控、电子、家电等领域发挥着重要作用。

一、应用场景

1. 步进电机驱动：ULN2003AN最常见的应用之一是驱动步进电机。ULN2003AN的 7 个达林顿晶体管输出非常适合控制 4 相步进电机的绕组。它可以通过接收来自微控制器或其他逻辑电路的低电平信号并将其转换为更高的电流来驱动步进电机。这提供了精确的位置和速度控制。

2. 继电器驱动：继电器通常需要大的驱动电流和电压，而微控制器的输出能力有限。由于其高电流输出特性，ULN2003AN非常适合从低功耗控制电路接收信号来驱动继电器并控制继电器开关状态的应用。这使得能够控制高电压或高电流设备。

3. 照明控制：多种照明控制应用包括：例如，LED 矩阵显示器和多通道照明系统中的 ULN2003AN可用于驱动每个独立的照明通道。它接受来自微处理器的低电平输入信号，并以更高的电流驱动每个 LED 或灯泡，确保每个光通道独立可靠地运行。

4. 电磁阀控制：电磁阀需要更高的电流来实现开/关控制。ULN2003AN广泛应用于工业自动化和流体控制设备中，驱动多个电磁阀，实现液体或气体的精确控制。

5. 蜂鸣器驱动：对于警报或蜂鸣应用，ULN2003AN可用作驱动蜂鸣器的核心组件。蜂鸣器通常需要很大的驱动电流，因此 ULN2003AN可以接受来自微控制器的信号并提供足够的电流来驱动蜂鸣器。

二、参数特点

- 达林顿阵列结构：ULN2003AN由7个达林顿晶体管组成，具有非常高的电流增益，可以处理大的负载电流。这种类型的结构使其能够接受来自微控制器或其他低电流信号源的控制信号，并将其转换为足以驱动电机、继电器或其他高电流负载的电流输出。

- 每通道最大驱动电流：每通道最大输出电流为500mA，足以满足您的驱动要求。内部设计允许大多数中小型负载并联使用，以获得更高的驱动电流并容纳一些较大的负载。

- 电压范围：ULN2003AN的最大输入电压为30V，可以满足大多数工业和家用电器的电压要求。宽电压兼容性使其适用于12V至24V电源系统的多种应用环境，正常运行。
