插件三极管SS8550参数

极性：PNPPCN(mw)功率：300mwlc(mA)电流：300mABVCBO(V)集电极-基极电压：40VBVCEO(V)集电极-发射极电压：25VBVEBO(V)发射极-基极电压：5VhFE（min）最小放大倍数：120hFE（max）最大放大倍数：350hFEVce(v)集电极与发射极电压：1VhFElc(mA)集电极电流：100mAVCE(Sat)V集电极-发射极饱和电压：0.5VVCE(Sat)lc(mA)电极电流：800mAlB(mA)基极电流：80mAFt(MHZ)频率：100MHZ

SS8550是一种常见的PNP硅晶体管，广泛应用于各种电子电路中。它具有多种独特的参数特性，可确保在低功率信号放大和开关应用中具有良好的性能。

一、应用场景

1.小信号放大：由于其高电流增益，SS8550用于增加驱动后续功率放大器的信号电平。这在消费类音频设备和收音机等低功耗设备中非常常见。

2.电路：由于SS8550的饱和压降较低，可以用作开关元件。您可以驱动电路中的多个低功率负载，例如小型继电器、LED灯等。这种应用经常出现在消费电子控制板和简单的逻辑控制电路中。

3.小功率直流电机驱动：SS8550的工作电流达到1.5A，因此也可以用于某些小功率直流电机驱动场合，例如小型风扇或玩具电机。在这种情况下，需要更大的电流增益来控制电机的开关和速度。

二、参数属性

1.集电极-基极电压(Vcb)：SS8550的最大集电极-基极电压为-40V，这意味着它适用于低压电路。在实际使用中，电压水平通常远低于此限制，以确保三极管的长期可靠性。

2.集电极电流（Ic）：SS8550的最大集电极电流为1.5A，可以支持中小功率负载，并稳定地提供足够的电流驱动，特别是在需要低功耗的电子设备中。

3.功耗（PC）：最大功耗为1W，这意味着SS8550适合中等功率应用。通过合适的散热器，它可以在适中的环境温度下运行。

4.电流增益 (hFE)：SS8550直流增益 (hFE) 范围为85至300。这意味着可以在低电流条件下有效放大输入信号，使其非常适合应用。此外，在该范围内用作开关器件时，电流放大功能使其能够快速进入饱和和关断状态，从而提高开关效率。

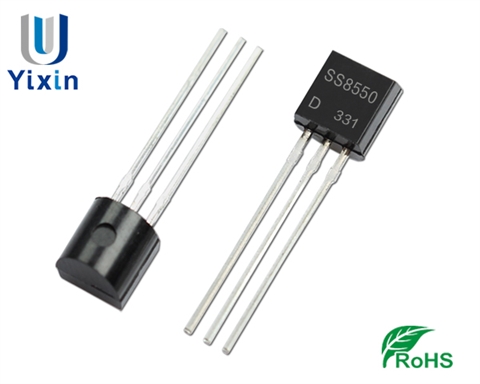

5.封装形状：SS8550采用TO-92封装，这是一种常见的塑料封装形状，适合手动焊接和低成本生产应用。尺寸小，易于集成到紧凑的PCB设计中。
