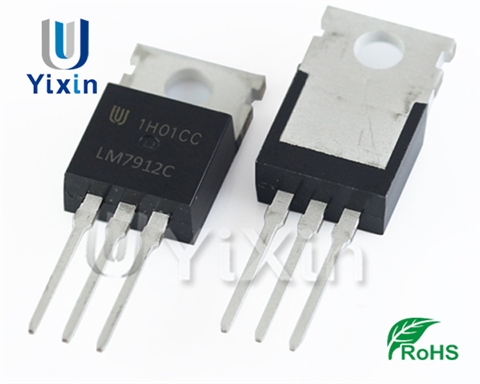

三端稳压管LM7912参数

VIN(V)：35VVOUT(V)：12VIOUT(A)：1APAKAGE：STO-220

LM7912是一款三端负电压稳压器，广泛用于提供-12V的稳定输出电压，使其适用于需要稳定异相电源的电子电路。和双电源应用电源，LM7912可以与LM7812等一起使用。正电压调节器形成正负双电源，为运算放大器和其他需要正负电源的电路提供对称的±12V电压。

一、应用场景

1.负电压基准电源：LM7912广泛用于为负电压基准信号处理、传感器测量和数据采集电路供电。经常需要。LM7912可以提供稳定的-12V参考电压，保证准确的测量和放大。

2.工业控制和通信设备：许多工业控制和通信设备，特别是传统电信设备、信号放大器和数据转换电路，都需要负电压电源。LM7912保证为这些设备提供稳定的负电压，保证设备长期稳定运行。

3.实验和测试设备：在实验室测试环境中，LM7912广泛用于向实验和测试设备提供负电压，并确保设备可以在多种电源模式下运行。适合正常操作，各种模式实验/测量设备。

二、参数特点

- 输出电压：LM7912的标准输出电压为-12V，电压精度高，通常在±2%以内。稳压器内置负电压调节机制，即使负载变化也能使输出电压保持稳定。

- 最大输入电压范围：LM7912具有相对较宽的输入电压范围，通常可承受高达-35V的输入电压，使其能够适应各种电源系统。这一特性使其可用于各种电力系统，避免因过压而造成的不稳定。

- 典型输出电流：LM7912可提供1A的输出电流，使其适合许多中小型功率负载。如果需要更大的电流，通常会在LM7912上添加外部功率晶体管以增加输出功率。

- 配备过温保护和过流保护：为确保长期安全运行，LM7912配备了过温保护和过流保护。当温度或负载超过额定范围时，稳压器开启并自动进入保护状态，防止损坏。这使得LM7912可以在恶劣的工业和实验室环境中安全使用。

- 低输出噪声：LM7912的低输出噪声使其成为模拟信号处理和精密设备的理想选择。低噪声特性可有效减少对敏感电子设备的干扰，特别适用于精度要求较高的测量和放大电路。
