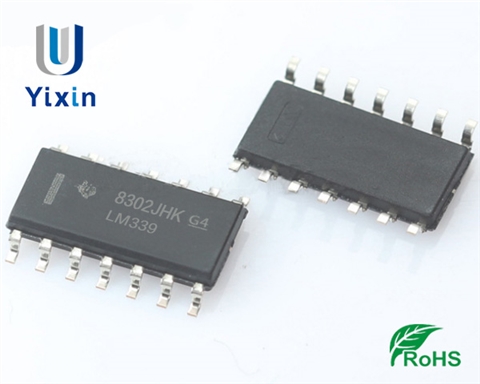

LM339是一种广泛应用的四路比较器,因其具有低功耗和宽电源电压范围的特点,广泛用于各种电子电路中,特别是在信号处理和监测应用上。
一、应用场景
1. 电平检测:LM339常用于电平比较器电路,通过监测输入信号是否超过某一阈值,能够实现对电压水平的自动检测,适用于各种开关信号的监测。
2. 温度控制系统:在温度控制应用中,LM339可以与热敏电阻配合使用,实时监控温度变化并进行自动调节,以保持设备在理想的工作状态。
3. 过压/欠压保护:通过设定阈值,LM339能够实现对电源电压的监控,当电压超出设定范围时,自动触发保护电路,确保设备的安全运行。
4. 频率计和脉冲计数器:LM339也可用于频率计或脉冲计数器中,作为信号整形电路,增强信号的边缘清晰度,提高计数精度。
二、参数特点
- 输出状态:LM339提供开集电极输出,能够直接驱动负载,同时也方便与其他逻辑电路进行接口。
- 电源电压范围:LM339的工作电源电压范围广泛,通常在2V至36V之间,适应不同电路设计的需求。
- 工作温度范围:该比较器可在-40°C至+125°C的环境中正常工作,保证其在恶劣条件下的稳定性。
- 低功耗:LM339的静态电流非常小,通常在最大50µA左右,适合于低功耗电路设计,有助于延长电池寿命。
