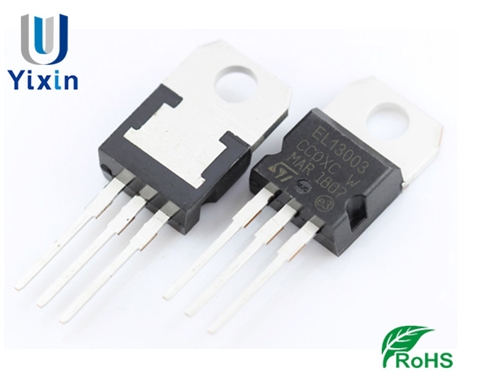

晶体管EL13003参数

EL13003是一种高压NPN功率晶体管，广泛应用于各种电子设备中。其主要应用场景包括开关电源、电池充电器、电子镇流器、LED驱动电路和小型电动机控制。本文将详细介绍其应用场景和参数特点。

一、应用场景：

1. 开关电源：EL13003常用于开关电源电路中，尤其是在低功率的开关电源中发挥关键作用。其高压、大电流的特性使其能够有效地进行电压转换和电流调节，从而提高电源效率和稳定性。

2. 电池充电器：在电池充电器中，EL13003被用作电流控制器和电压调节器。其高压能力确保在充电过程中能够承受较高的电压，而其高电流能力则能保证快速、安全地为电池充电。

3. 电子镇流器：EL13003还被广泛应用于电子镇流器中，用于荧光灯和其他气体放电灯的电流控制。其高效的开关特性和耐高压能力使其成为电子镇流器的理想选择。

4. LED驱动电路：在LED照明应用中，EL13003可以作为驱动器件，提供稳定的电流源，从而保证LED的亮度稳定和寿命延长。

5. 小型电动机控制：EL13003也适用于小型电动机的控制电路，能够实现电动机的精确调速和保护功能，提高电动机的性能和寿命。

二、参数特点：

- 高压能力：EL13003的集电极-发射极电压（Vceo）可达400V，能够在高压环境下可靠工作。这一特性使其适用于需要高压操作的电路，如开关电源和电池充电器。

- 高电流能力：EL13003的集电极电流（Ic）可达1.5A，瞬时电流（Icm）更可达3A。这使得它能够处理较大的电流需求，适合于大功率设备的驱动和控制。

- 快速开关速度：EL13003具有较低的开关时间，能够实现快速的电流切换。这对于高频率的开关电源和电子镇流器非常重要，有助于提高电路的效率和响应速度。
