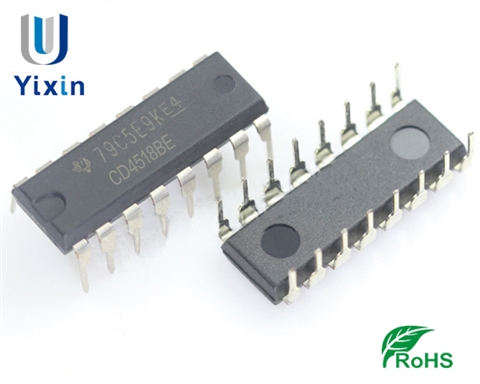

计数器IC CD4518

CD4518是一种常用的Double Decade集成电路（IC），在许多数字逻辑电路中发挥着重要作用。有两个独立的计数器，每个计数器可以从0计数到9，适合时钟分频、计数器、数显驱动等场景。

一、应用场景

1. 数字时钟：CD4518广泛应用于数字时钟，尤其是时钟的秒、分、时计数。您可以将输入时钟脉冲除以并显示时间。

2. 分频器：CD4518具有计数功能，广泛用于将高频信号降低为低频信号，使其适合频率处理。通过对输入脉冲进行计数来确定信号输出，达到一定次数后输出信号。

3. 事件计数器：该芯片可用作事件计数器，记录已发生事件的数量。工业应用中的自动化设备，适用于计算生产线中的产品数量或记录传感器行程次数。

4. 数字显示驱动器：CD4518可用于驱动数码管显示，特别是当二进制数需要转换为十进制数进行显示时，例如：测量仪器的数据输出部分。

二、参数特点

-宽工作电压范围：CD4518支持3V至15V的电源电压，使其适合各种应用，特别是低功耗设计的性能要求。

-低功耗：作为CMOS逻辑芯片，其功耗非常低，特别适合需要长时间稳定运行的电池供电设备。

-两个独立的计数器：芯片内含两个独立的4位BCD（二进制编码十进制）计数器。所有计数器都有独立的复位和时钟输入，允许在同一芯片上同时完成两个不同的计数任务。

-高时钟频率：CD4518的最大时钟频率通常在5MHz左右，可以满足许多高速数字应用的需求。
