锁相环 - PLL CD4046参数

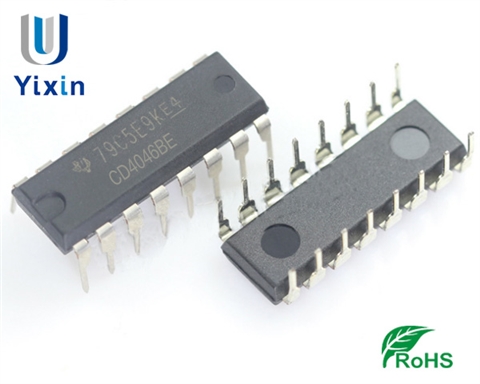

CD4046是一种流行的集成锁相环，集成了压控振荡器（VCO）和鉴频鉴相器（PFD）。广泛应用于频率合成、信号处理等应用。

一、应用场景

1.频率合成和跟踪：CD4046广泛用作无线通信和调制解调器中的频率合成器或跟踪发生器。可以通过锁相环技术稳定输出频率，广泛应用于需要产生精确信号的场合，例如无线电发射器或接收器。

2.电机控制系统：在工业自动化中，CD4046用作速度控制系统的一部分来控制电机速度。进行锁相控制，实现精确调节，保证输出稳定。

3.信号解调和数据恢复：CD4046可以与输入信号进行频率比较并保持同步，使其适合在传输数据时恢复原始信号。例如，它可以用于FM信号解调器，提取载波信号以进行频率同步和解调。

4.锁相检测器：在测试设备中，CD4046可用作锁相检测器来检测特定频率信号的存在并将其与系统同步。特别适合高频测量。

二、参数特点

1.宽工作电压范围：CD4046的工作电压范围为3V至15V，使其能够适应各种不同的供电条件，增加应用灵活性。

2.低功耗特性：由于采用CMOS技术，CD4046在低频时具有相对较低的功耗，非常适合对功耗要求严格的场合，特别是电池供电的设备。

3.宽频率范围：内置压控振荡器可以覆盖从几Hz到几MHz（通常为1 Hz到1 MHz）的宽频率范围。该功能对于频率合成和宽频率范围很有用，并且在控制应用中非常有用。

4.相位和频率检测：CD4046包括两种不同类型的相位检测器，以适应不同的锁相要求。第一种类型是边沿触发相位检测器，适用于频率和相位匹配应用。锁存检波器适用于消除拍频对锁相过程的影响。
